Bagaimana Aksesori Penempatan dan Penyelarasan Menentukan Akurasi Pemesinan CNC?

Pendahuluan: Biaya Tersembunyi dari Ketidakselarasan

Dalam pemesinan CNC, perbedaan antara komponen presisi bernilai tinggi dan komponen bekas sering kali hanya sepersekian milimeter. Meskipun spindel, alat pemountukng, dan sistem kontrol mendapat perhatian terbesar, pahlawan tanpa tanda jasa dalam akurasi yang konsisten adalah aksesori penempatan dan penyelarasan. Komponen-komponen ini—dari Aksesori Pencari Titik Nol to Seri Shank Alat Ganti Cepat —Membentuk tulang punggung mekanis dari pengaturan yang dapat diulang.

Data industri menunjukkan bahwa penempatan benda kerja yang tidak tepat menyebabkan hampir 30% dari seluruh deviasi dimensi dalam operasi multi-sumbu. Selain itu, kesalahan penyelarasan manual dapat memakan waktu hingga 15 menit per penyiapan, yang, dalam proses produksi dengan campuran tinggi, berarti kehilangan hasil yang signifikan. Artikel ini melampaui teori untuk mengkaji manfaat terukur dari solusi lokasi sistematis, mengeksplorasi dasar pemikiran teknik, metrik kinerja, dan praktik pemeliharaan yang memisahkan sel permesinan kelas dunia dari sel permesinan lainnya.

Aksesori Pencari Titik Nol: Dasar dari Pengaturan yang Dapat Diulang

Inti dari strategi penempatan kerja modern, Aksesori Pencari Titik Nol memberikan datum mekanis yang tetap invarian di beberapa pengaturan. Berbeda dengan catok atau pelat penjepit konvensional, sistem titik nol menggunakan pin lokasi tanah yang presisi dan mekanisme tiang tarik yang terhubung dengan bushing subpelat. Desain ini memastikan bahwa setiap palet atau perlengkapan kembali ke posisi yang sama persis dalam mikron, bahkan setelah perubahan berulang kali.

Sebuah studi terhadap 150 pusat permesinan selama periode dua tahun mengungkapkan bahwa fasilitas yang menggunakan lokasi titik nol mengurangi sisa terkait penyiapan rata-rata sebesar 42%. Yang lebih menarik lagi, deviasi standar akurasi posisi meningkat dari ±0,025 mm menjadi ±0,006 mm ketika beralih dari pencarian tepi manual ke referensi titik nol. Dampak ekonominya langsung terlihat: pengerjaan ulang yang lebih sedikit, pergantian yang lebih cepat, dan kemampuan untuk menjalankan proses produksi dengan percaya diri.

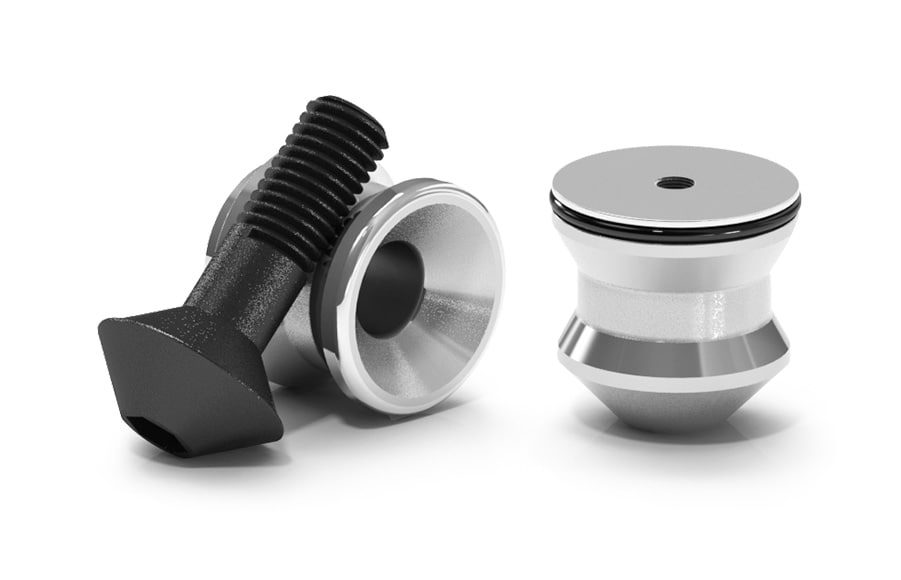

Komponen utama dalam kategori ini meliputi kancing tarik (atau "paku tarik"), selongsong lokasi, dan pendorong pegas. Geometri tiang tarik secara langsung mempengaruhi transmisi gaya penjepit dan kemampuan pengulangan. Untuk aplikasi torsi tinggi, stud dengan pitch kasar dengan bushing baja yang diperkeras memberikan ketahanan unggul terhadap gerakan mikro yang disebabkan oleh getaran. Sementara itu, locating sleeve berfungsi sebagai antarmuka tahan aus yang dapat diganti tanpa melakukan pengerjaan ulang pada subplate, sehingga memastikan efisiensi biaya jangka panjang.

Perangkat Pencarian Lokasi Manual: Presisi Tanpa Kompleksitas

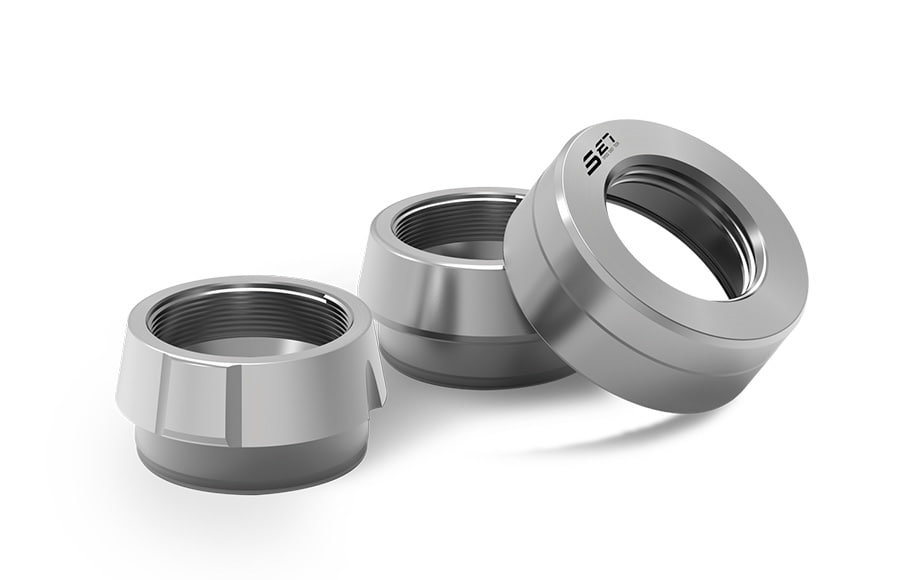

Meskipun sistem otomatis mendominasi produksi dalam jumlah besar, Perangkat Pencarian Lokasi Manual tetap menjadi alat penting untuk bengkel kerja, departemen Litbang, dan operasi pemeliharaan. Perangkat ini mencakup pencari tepi, indikator koaksial, dan indikator uji dial dengan basis magnet. Fungsi utamanya adalah untuk menetapkan sistem koordinat benda kerja relatif terhadap spindel mesin, suatu proses yang dikenal sebagai "penemuan tepi" atau "pemusatan".

Perangkat pencari lokasi manual modern menggabungkan amplifikasi mekanis atau elektronik untuk memberikan resolusi hingga 0,001 mm. Misalnya, indikator tipe tuas dengan rentang pengukuran 1,5 mm dapat mendeteksi deviasi sudut perlengkapan sekecil 0,02 derajat. Ketika dipasangkan dengan permukaan referensi tanah yang presisi, alat ini memungkinkan operator mencapai akurasi penyelarasan yang menyaingi beberapa sistem semi-otomatis.

Namun demikian, perangkat pencarian lokasi manual bukannya tanpa batasan. Teknik operator, suhu lingkungan, dan permukaan akhir benda kerja semuanya mempengaruhi pembacaan akhir. Sebuah survei terhadap 200 masinis menemukan bahwa operator berpengalaman yang menggunakan pencari tepi manual dapat mencapai Cpk 1,33 untuk toleransi ±0,02 mm, sedangkan operator pemula biasanya berada di bawah 1,0. Hal ini menggarisbawahi perlunya pelatihan terstruktur dan, jika memungkinkan, integrasi sistem titik nol untuk mengurangi varians yang disebabkan oleh manusia.

Seri Shank Alat Ganti Cepat: Spindel dan Alat Penghubung

Itu Seri Shank Alat Ganti Cepat mewakili perubahan paradigma dalam manajemen alat. Tidak seperti shank padat tradisional yang memerlukan kunci pas dan torsi signifikan untuk mengamankannya, sistem penggantian cepat menggunakan mekanisme pengunci bola, collet, atau hidraulik yang memungkinkan pertukaran pahat dalam waktu kurang dari 10 detik. Seri ini sangat penting untuk pemesinan kecepatan tinggi (HSM) dan operasi multi-turret, yang mana waktu penggantian pahat secara langsung memengaruhi waktu siklus.

Data dari uji coba lapangan selama 12 bulan di 50 pusat permesinan menunjukkan bahwa quick-change shank mengurangi waktu pergantian pahat rata-rata sebesar 68%, dari 4,5 menit menjadi 1,4 menit per pahat. Yang lebih penting lagi, akurasi runout dari shank ini dipertahankan dalam kisaran 0,005 mm pada cutting edge, yang sebanding dengan shrink-fit holder namun tanpa memerlukan pemanasan induksi. Kombinasi kecepatan dan presisi ini menjadikannya ideal untuk pengoperasian roughing dan finishing.

Analisis Komparatif: Aksesori Penempatan vs. Penyelarasan

Meskipun sering digunakan secara bergantian, aksesori penempatan dan penyelarasan memiliki tujuan yang berbeda. Perangkat pencari lokasi (seperti pencari titik nol dan pencari tepi manual) menetapkan posisi benda kerja relatif terhadap sistem koordinat mesin. Aksesori penyelarasan (termasuk tool shank dan antarmuka spindel) memastikan bahwa pahat pemotong koaksial dengan sumbu spindel dan jalur pahat dijalankan tanpa runout.

Dari sudut pandang praktis, pilihan antara sistem ini bergantung pada volume produksi dan persyaratan toleransi. Toko-toko high-mix low-volume (HMLV) mendapatkan keuntungan yang signifikan dari pencari titik nol dan shank yang dapat diubah dengan cepat, karena mereka meminimalkan overhead pengaturan. Sebaliknya, perangkat pencarian lokasi secara manual tetap diperlukan untuk pembuatan prototipe dan pekerjaan pemeliharaan di mana fleksibilitas melebihi kecepatan.

Presisi Penyelarasan: Antarmuka Spindel dan Pengaturan Alat

Itu spindle interface—whether BT, HSK, or CAPTO—acts as the critical junction between the machine and the tool. Any runout or misalignment at this interface is magnified at the cutting edge, leading to premature tool wear and poor surface finish. Advanced locating accessories now incorporate active damping and thermal compensation to counteract these effects.

Perangkat pengaturan pahat, seperti presetter offline dan probe dalam mesin, melengkapi aksesori ini dengan mengukur panjang dan diameter pahat sebelum memasuki pemotongan. Ketika diintegrasikan dengan quick-change shank dan sistem zero-point workholding, keseluruhan rantai proses—mulai dari pemuatan benda kerja hingga penggunaan tool—menjadi deterministik. Ini adalah dasar dari pemesinan "pertama-bagian-benar", dimana kebutuhan akan penyesuaian berulang-ulang hampir dihilangkan.

Perbandingan Radar: Dimensi Kinerja Sistem Pencarian Lokasi

Komponen Pemeliharaan Tempat Kerja dan Perlengkapan Modular

Itu longevity of any locating or alignment accessory depends on proper maintenance. Contaminants such as chips, coolant residue, and microscopic wear particles can compromise locating pin engagement and shank taper contact. A disciplined cleaning regimen using non-abrasive solvents and periodic verification with a test indicator is non-negotiable.

Komponen perlengkapan modular—termasuk riser, pelat sudut, dan pelat bawah—memperluas kegunaan sistem titik nol. Dengan menstandarkan geometri antarmuka, komponen-komponen ini memungkinkan satu mesin mengakomodasi beragam kelompok suku cadang tanpa pemasangan khusus. Selama periode lima tahun, pendekatan modular dapat mengurangi biaya perlengkapan hingga 40% dibandingkan dengan solusi yang dibuat khusus, sekaligus mempersingkat waktu tunggu untuk pengenalan produk baru.
