Tingginya 11,56mm, dan beratnya 60g. Tubuhnya dipadamkan dan dipatahkan film ferrosoferric oksida.
Akurasi penentuan posisi berulang ＜ ± 0,013mm.

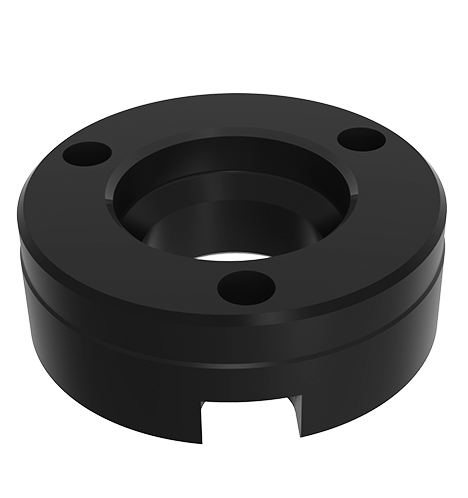

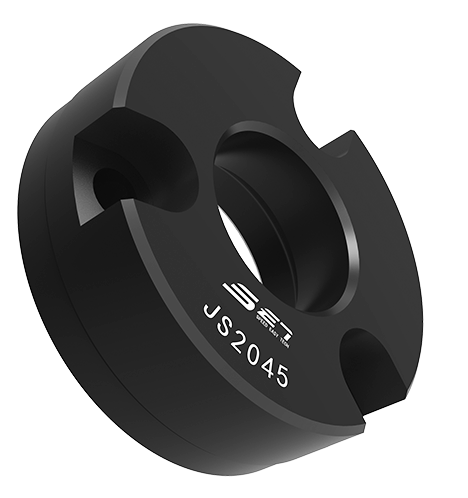

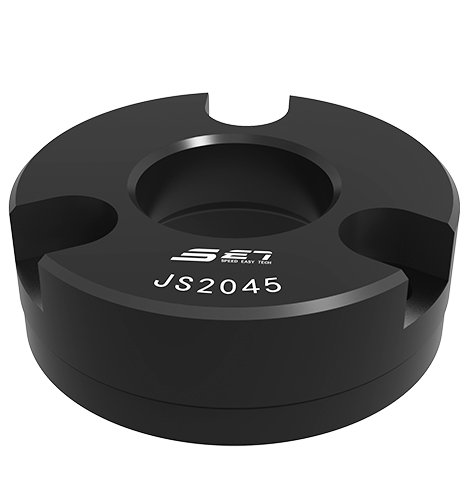

Masukkan lengan posisi ke dalam papan sakelar klem, bekerja sama dengan kunci bola dan lengan penerimaan.
P.S. Akurasi penentuan posisi berulang tergantung pada lengan penentuan posisi. Saat menggunakan dua lengan posisi tingkat pertama, jika pusat ke jarak tengah dari kedua lubang berada dalam kisaran toleransi ± 0,005mm, maka akurasi penentuan posisi berulang dapat tetap dalam ± 0,013mm.
Tubuh: film oksida ferrosoferric empuk dan marah.
| Nomor dimensi | Ød1 | Ød2 | Ød3 | Ød4 | H | H1 | M | PADA | Berat (g) |
|---|---|---|---|---|---|---|---|---|---|
| JS1637 | 37 | 16 | 4.5 | 20.65 | 11.56 | 4.6 | 7.6 | 29 | 60 |
| JS2045 | 45 | 20 | 5.4 | 24.77 | 15.8 | 6.2 | 9.5 | 35 | 140 |
| JS2555 | 55 | 25 | 6.4 | 30.35 | 19.94 | 7.3 | 11 | 42 | 200 |
| JS3060 | 60 | 30 | 6.4 | 36.2 | 21.77 | 7.3 | 11 | 48 | 305 |
| Nomor dimensi | Ød1 | Ød2 | Ød3 | Ød4 | Ketebalan pelat komposit H (minimum) | H1 | H2 | H3 | M |
|---|---|---|---|---|---|---|---|---|---|
| JS1637 | 37 | 21 | 14.5 | 37 | 20 | 11.91 | 3 | 20 | M4*7 |
| JS2045 | 45 | 21 | 17.5 | 45 | 25 | 16.21 | 3 | 25 | M5*9 |
| JS2555 | 55 | 25.5 | 21 | 55 | 25 | 20.32 | 3 | 25 | M6*10 |
| JS3060 | 60 | 30.5 | 24 | 60 | 30 | 22.15 | 3 | 30 | M6*11 |
