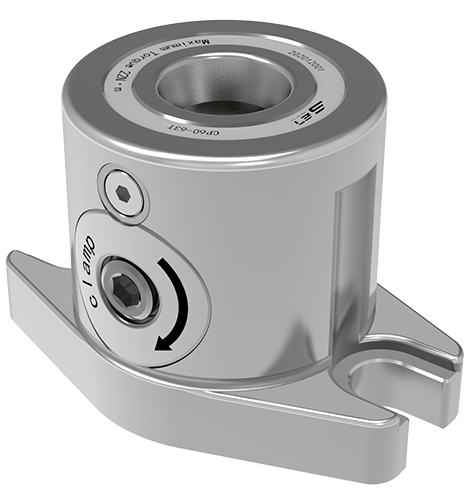

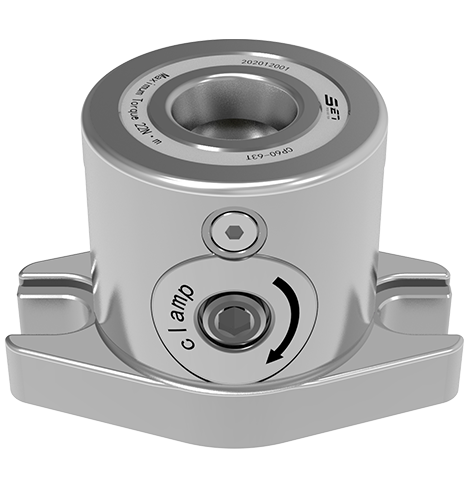

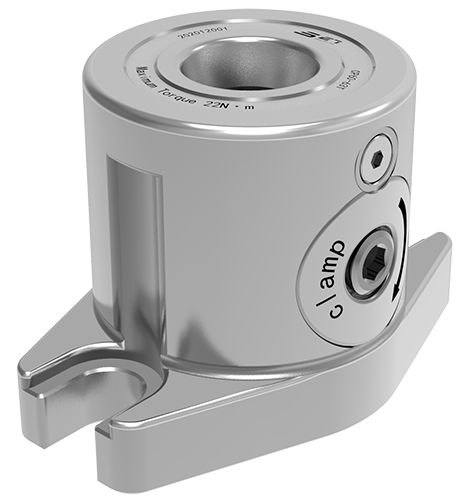

Tipe pull-down kerucut manual (tipe flensa)

Gambar detail

Hubungi kami

Parameter produk

Menggambar

Unduhan data

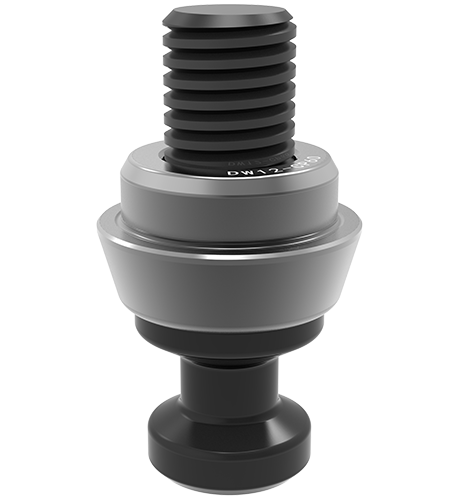

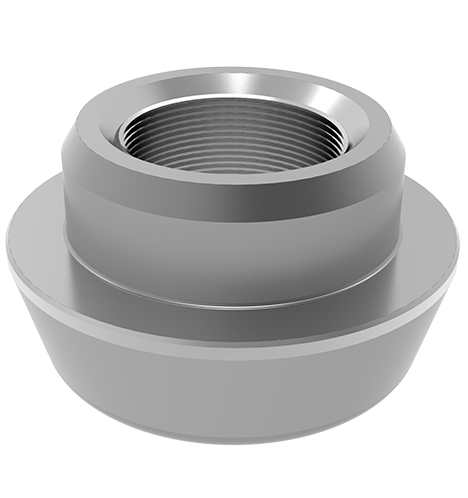

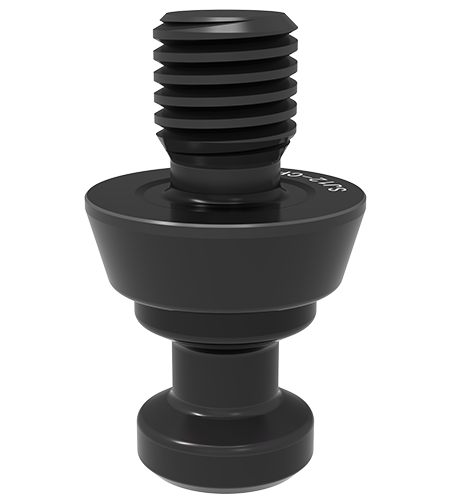

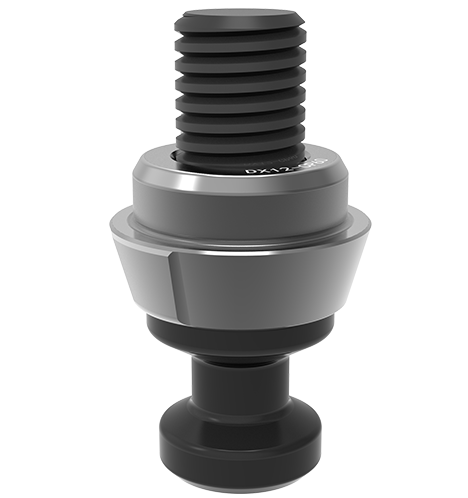

Aksesoris terkait

Ikhtisar Produk

Bahannya adalah baja tahan karat yang dikeraskan. Itu dapat dibuka dan dijepit oleh operasi manual.

Akurasi penentuan posisi berulang ＜ 0,005mm. Gaya penjepit dari locator tunggal adalah 8kn. Torsi pengikat yang diijinkan adalah 8nm.

Ini berlaku untuk bidang permesinan dan perakitan cetakan. Sangat cocok untuk menyesuaikan mode operasi jarak tengah locator dengan cepat.

Fitur Produk

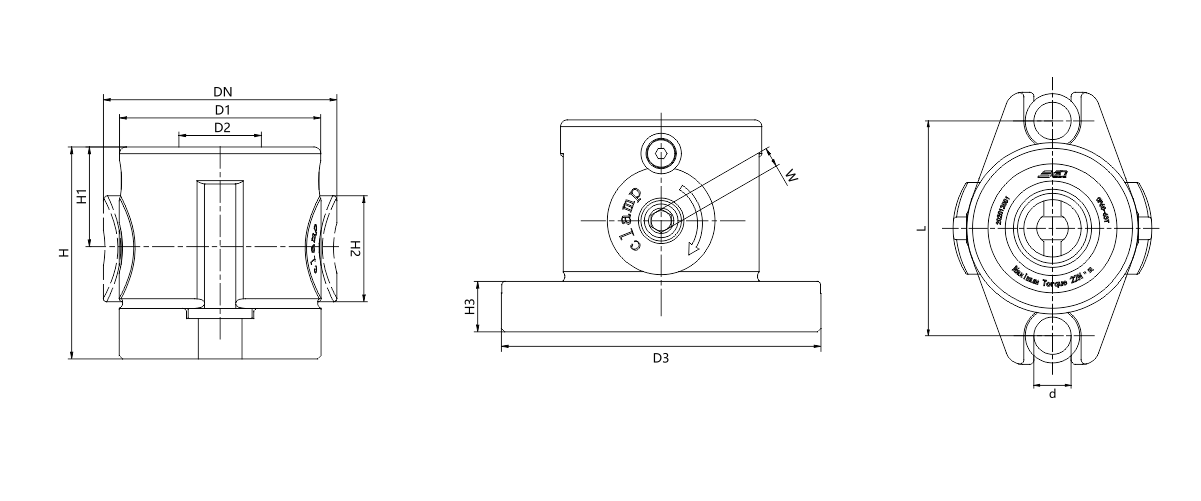

Diagram dimensi produk

Nomor Dimensi	Metode membuka kunci	Gaya penjepit (kN)	Torsi pengikat yang diijinkan (NM)	Berat (kg)
CP40-40T	Operasi manual	8	8	0.8
CP60-63T	Operasi manual	15	22	1.4
CP80-80T	Operasi manual	25	50	3.3

Nomor dimensi	Dn	D1	Ød2	D3	H (± 0,01)	H1	H2	H3	L	d	W
CP40-40T	46	40	12	65	40	20	22	10	50	9	4
CP60-63T	69	60	18	95	63	30	32	15	75	13	6
CP80-80T	91	80	22	130	80	40	44	20	100	17	8

Informasi publik

Semua Diagram model 3D Instruksi Instalasi Manual pengguna Buku sampel

Jenis Daftar Pembaruan terkini
