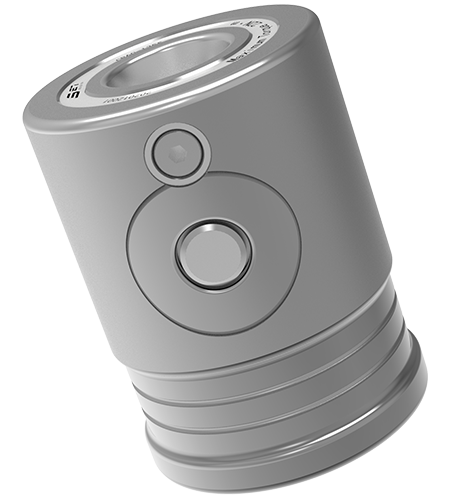

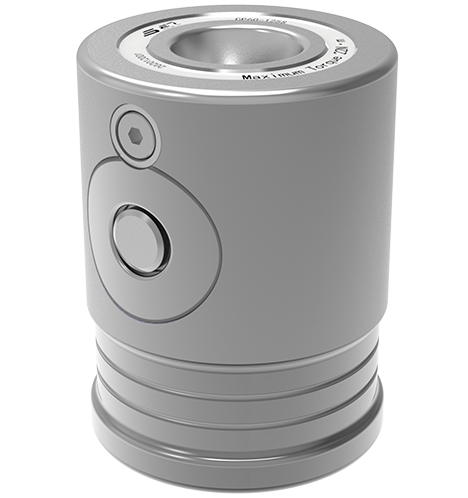

Bahannya adalah baja tahan karat yang dikeraskan. Itu dapat dibuka dan dijepit oleh operasi manual.
Akurasi penentuan posisi berulang ＜ 0,005mm. Gaya penjepit dari locator tunggal adalah 8kn. Torsi pengikat yang diijinkan adalah 8nm.
Ini berlaku untuk bidang permesinan dan perakitan cetakan. Sangat cocok untuk menyesuaikan mode operasi jarak tengah locator dengan cepat.
Itu dapat dibuka dan dijepit oleh operasi manual;
Akurasi penentuan posisi berulang ＜ 0,005mm;
Ini berlaku untuk bidang permesinan dan perakitan cetakan;
Bahan: baja tahan karat yang dikeraskan;
Ini memiliki kekuatan penjepit tinggi;
Sangat cocok untuk menyesuaikan mode operasi jarak tengah locator dengan cepat.
| Nomor dimensi | Metode membuka kunci | Gaya penjepit (kN) | Torsi pengikat yang diijinkan (NM) | Berat (kg) |
|---|---|---|---|---|
| CP40-50S | Operasi manual | 8 | 8 | 0.5 |
| CP60-80S | Operasi manual | 15 | 22 | 1.6 |
| CP80-100S | Operasi manual | 25 | 50 | 3.8 |

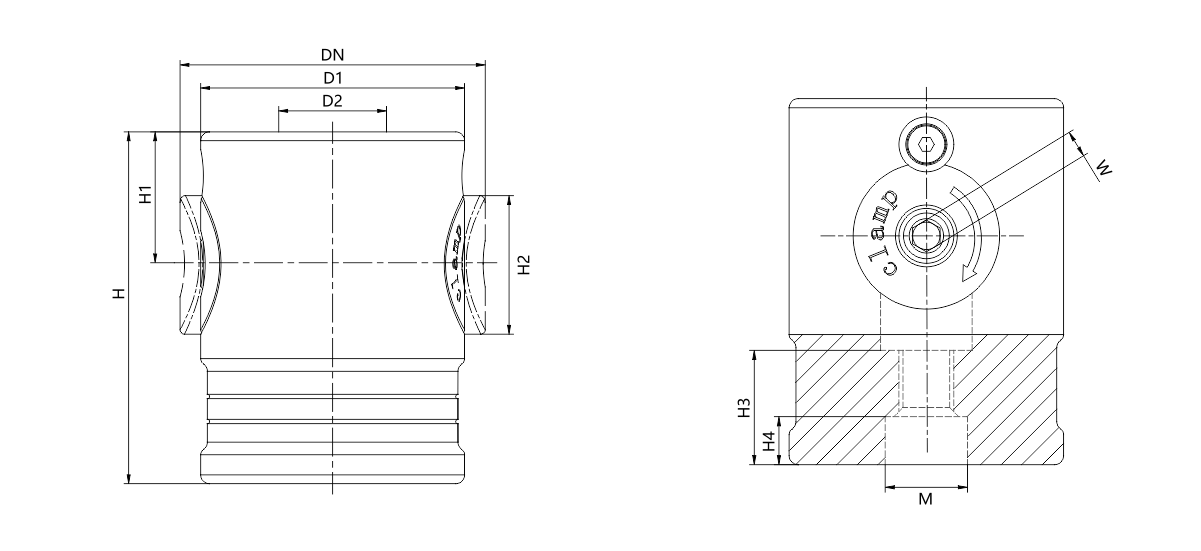

| Nomor dimensi | Dn | D1 | Ød2 | H (± 0,01) | H1 | H2 | H3 | H4 | W | M (H7) |
|---|---|---|---|---|---|---|---|---|---|---|
| CP40-50S | 46 | 40 | 12 | 50 | 20 | 22 | 18 | 7.5 | 4 | 12 |
| CP60-80S | 69 | 60 | 18 | 80 | 30 | 32 | 25 | 10.5 | 6 | 18 |
| CP80-100S | 91 | 80 | 22 | 100 | 40 | 44 | 31 | 12.5 | 8 | 22 |
