Ini memiliki perlakuan pengerasan permukaan.
Tingginya 37,6mm, dan beratnya 20g.
Ini dapat membatasi derajat kebebasan dari arah x dan arah y.

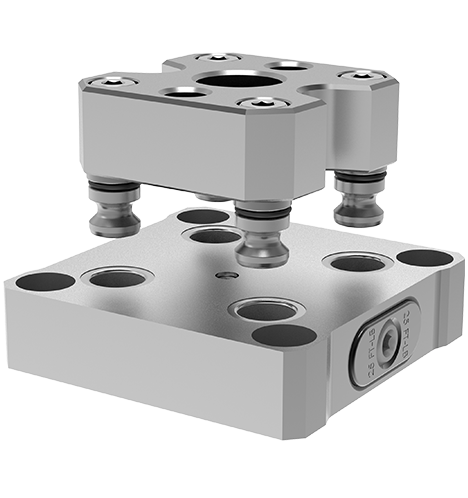

Ini adalah pin khusus dari 52mm Manual Base Plate
Persyaratan akurasinya tinggi. Ini memiliki perawatan pengerasan permukaan;
Ini adalah pin khusus pelat dasar manual 52mm.
Pin penentuan posisi ini dapat membatasi derajat kebebasan dari arah x dan arah Y;

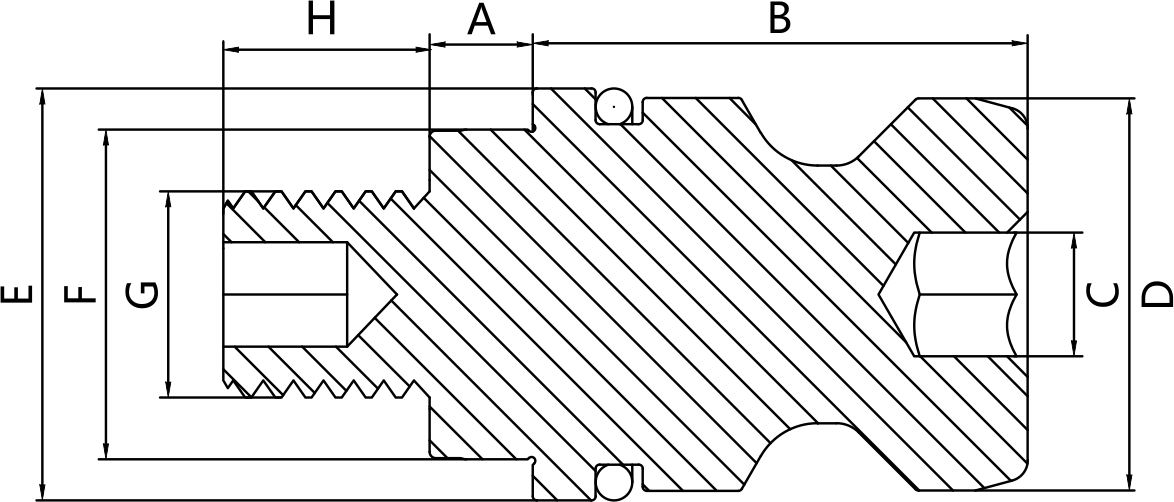

| Nomor dimensi | Locator yang cocok | A | B | C | D | E | F | G | H (H6) | Berat (kg) |
|---|---|---|---|---|---|---|---|---|---|---|
| SJJT-52 | 52mm pelat dasar manual | 5 | 19.6 | SW6 | 15.2 | 16 | 12 | M8 | 13 | 0.028 |
| SJJT-96 | Pelat dasar manual 96mm | 5 | 24 | SW6 | 19 | 20 | 16 | M10 | 15 | 0.045 |
