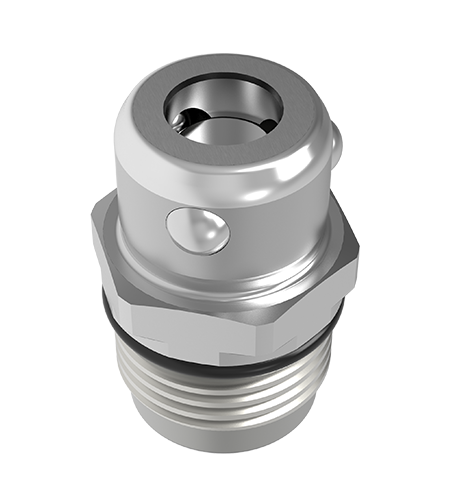

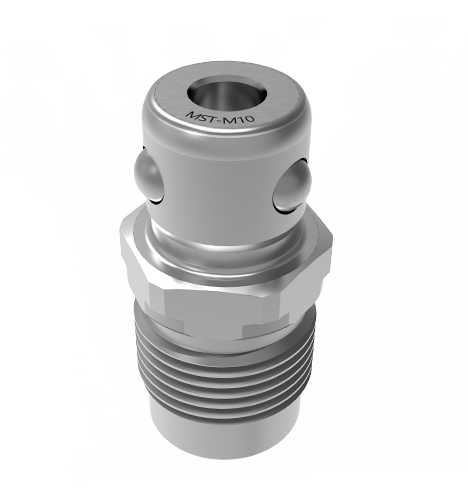

Sistem mencengkeram mikro
- Itu menggunakan gripper pneumatik
- CLAMPER BALL BAJA
- Pasukan Retensi: 70N
Parameter produk
Menggambar
Unduhan data
Aksesoris terkait

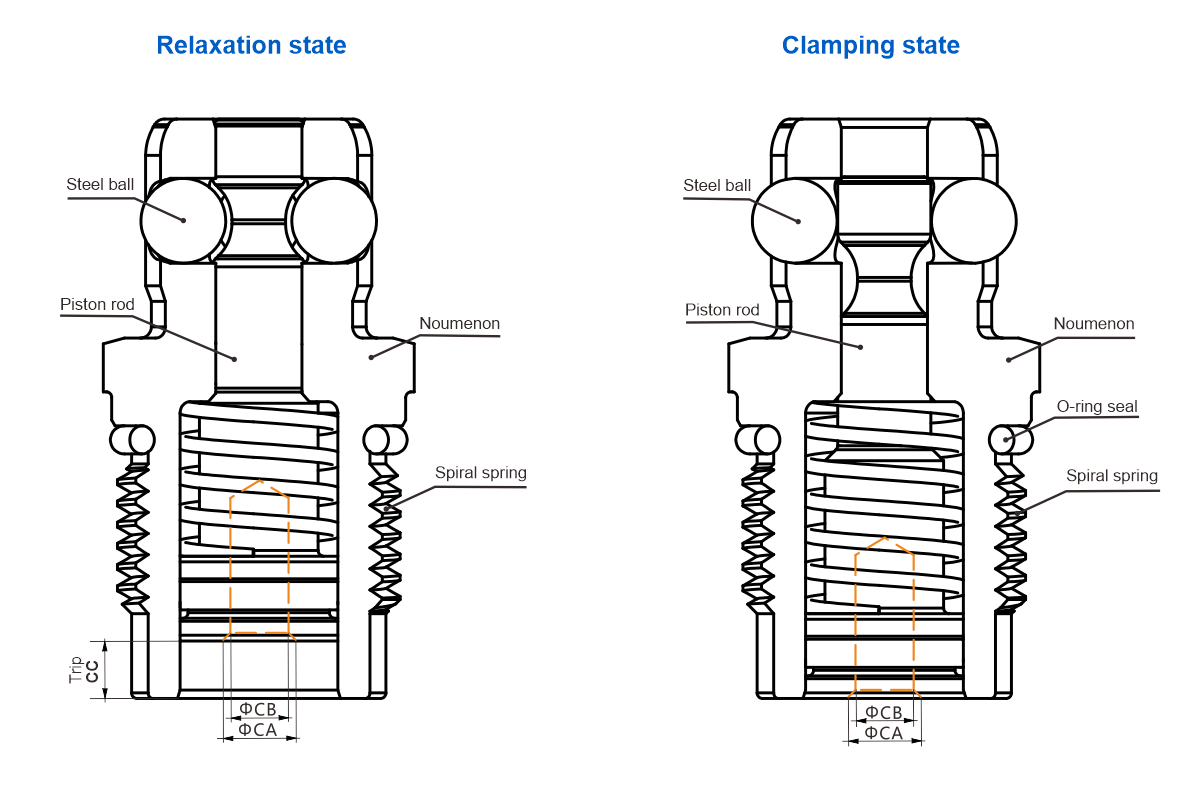

Menggunakan gripper pneumatik, dan memiliki clamper bola baja.
Ukuran lehernya adalah 8mm, gaya retensi adalah 70N, tahan tegangan 1MPA, berat adalah 8g.
Gripper mikro ringan, dan memiliki desain yang ringkas. Ia dapat memaksimalkan cpacitynya tanpa mempengaruhi kapasitas menyerahkan robot.
Kisaran suhu penggunaan standar adalah 0 ℃ -70 ℃, kisaran penggunaan suhu tinggi adalah 0 ℃ -120 ℃.
Ini cocok untuk penyerahan robot otomatisasi.
Menggunakan gripper pneumatik;
Gripper mikro ringan, dan memiliki desain yang ringkas. Itu dapat memaksimalkan kpasinya tanpa mempengaruhi kapasitas menyerahkan robot;

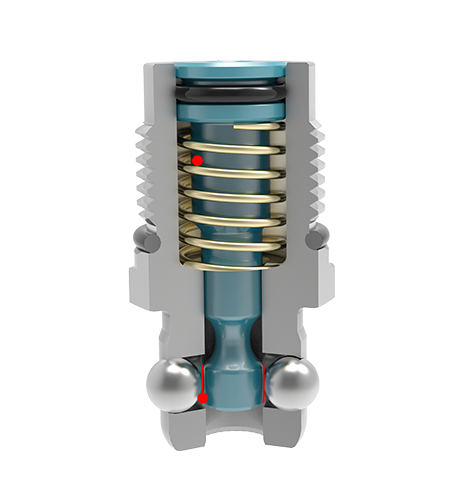

Itu memiliki clamper bola baja;
Ini cocok untuk penyerahan robot otomatisasi.

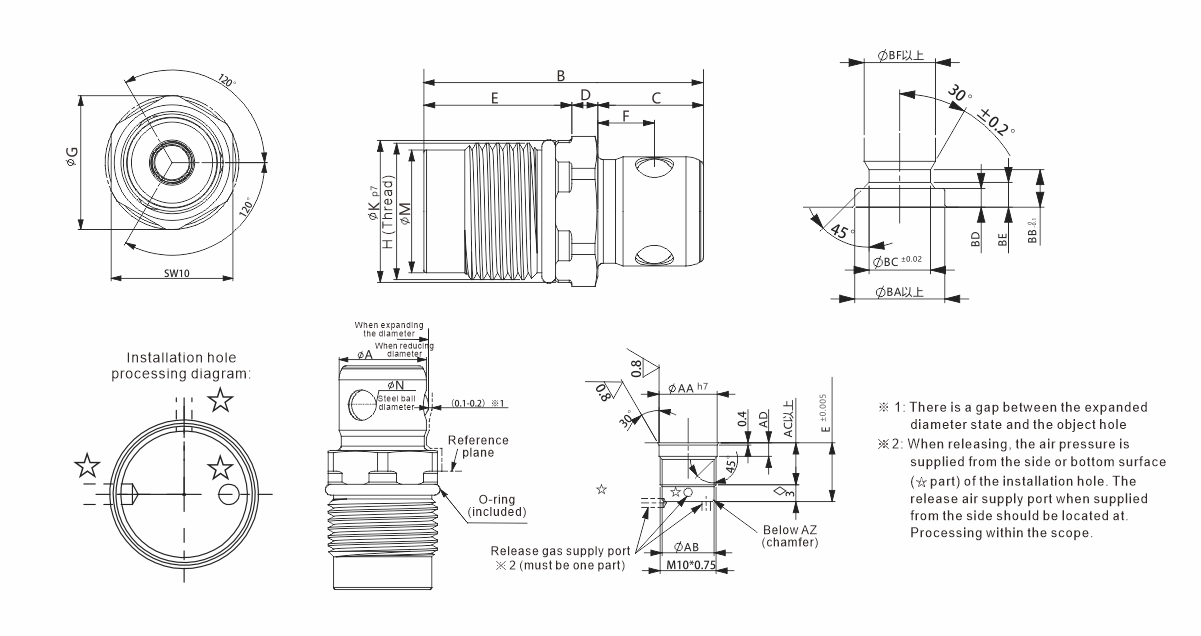

| Nomor dimensi | Ukuran Diameter yang Memperluas & Mengurangi | B | C | D | E | F | G | H (nominal* pitch) | K | M | N | |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Ekspansi | Pengurangan | |||||||||||

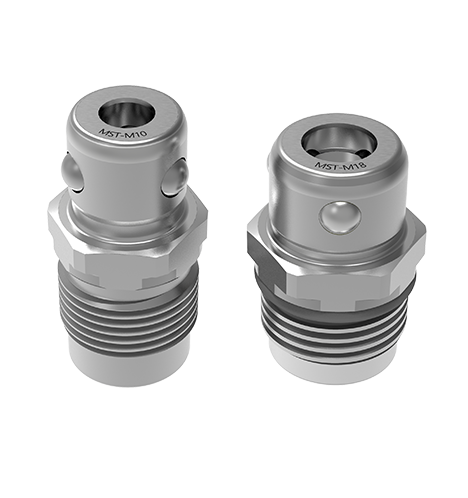

| MST-M10 | 8 0 -0.05 | 9.3 | 20.5 | 8 | 2 | 10.5 | 4.5 | 11 | M10*0,75 | 10.4 0.036 0.018 | 9 | 3 |
| MST-M12 | 10 0 -0.05 | 11.5 | 22.5 | 9 | 2.5 | 11 | 5 | 13.5 | M12*1 | 12.4 0.036 0.018 | 10.7 | 3.5 |
| MST-M14 | 12 0 -0.05 | 13.8 | 25 | 10 | 3 | 12 | 5.5 | 15.5 | M14*1 | 14.4 0.036 0.018 | 12.7 | 4 |
| MST-M18 | 16 0 -0.05 | 18.2 | 29.5 | 11.5 | 4 | 14 | 6.5 | 21.2 | M18*1.5 | 19.4 0.043 0.022 | 16.1 | 5 |

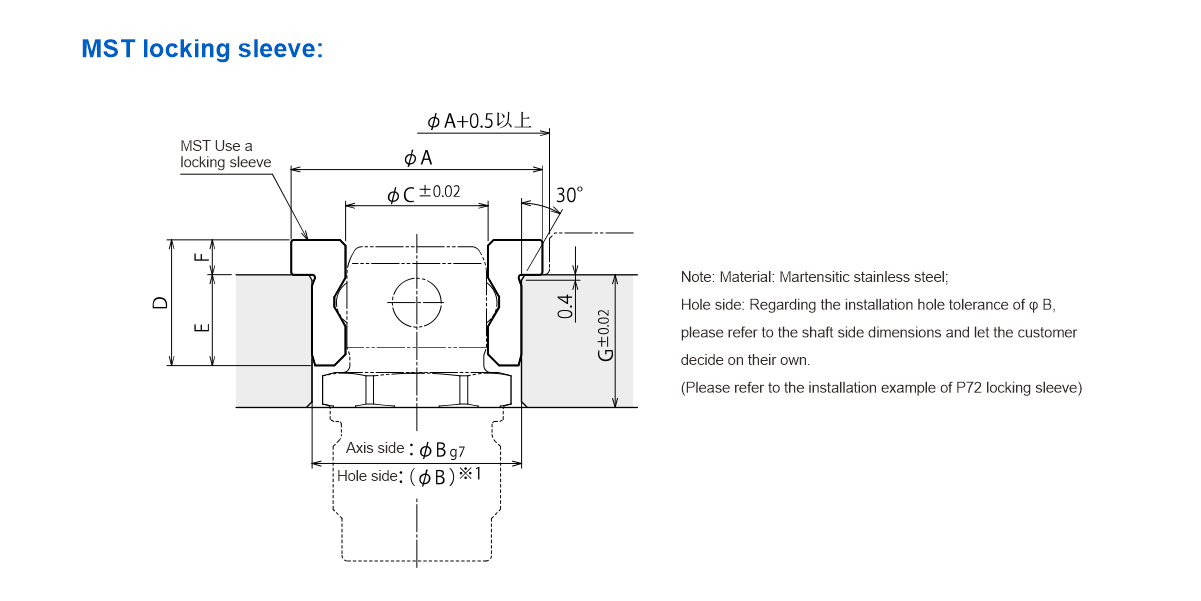

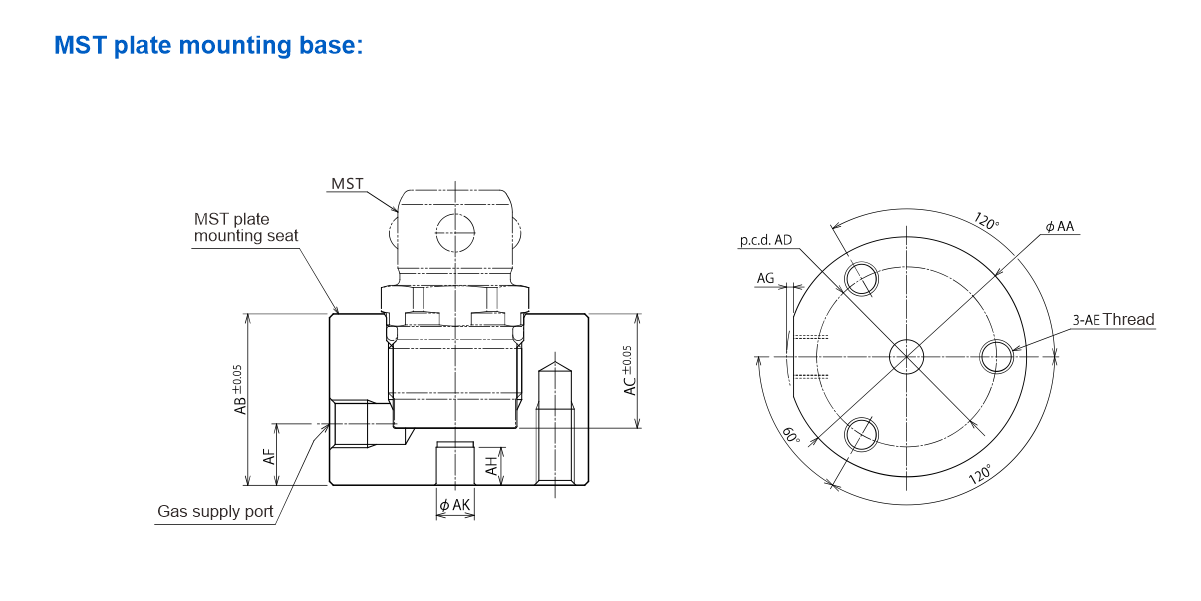

| Nomor dimensi | A A | AB | Ac | IKLAN | Az (chamfer) | Ba | Bb | Bc | Bd | MENJADI | Bf |
|---|---|---|---|---|---|---|---|---|---|---|---|
| MST-M10 | 10.4 0.018 0 | 9.3 0.07 -0.11 | 7.5 | 2.4 | 0.2 | 12 | 5 | 8.2 | 2.5 | 3.3 | 9.5 |
| MST-M12 | 12.4 0.021 0 | 11 0.15 -0.08 | 8 | 2.4 | 0.4 | 14.5 | 5.8 | 10.2 | 3 | 4.6 | 11.7 |
| MST-M14 | 14.4 0.018 0 | 13 0.15 -0.08 | 9 | 2.8 | 0.4 | 17 | 6.45 | 12.2 | 3.5 | 4.9 | 14.2 |
| MST-M18 | 19.4 0.021 0 | 16.5 0.17 -0.12 | 10.5 | 3.8 | 0.4 | 23 | 8 | 16.2 | 4.5 | 6.5 | 18.6 |
