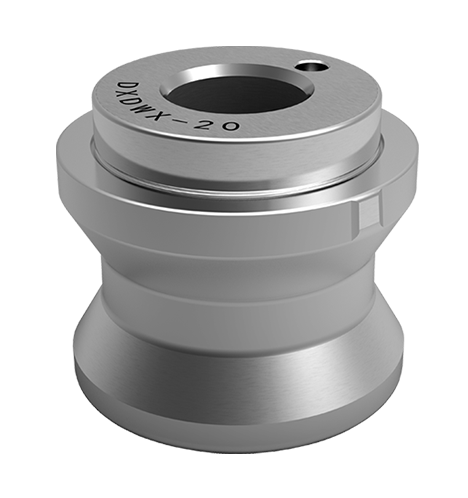

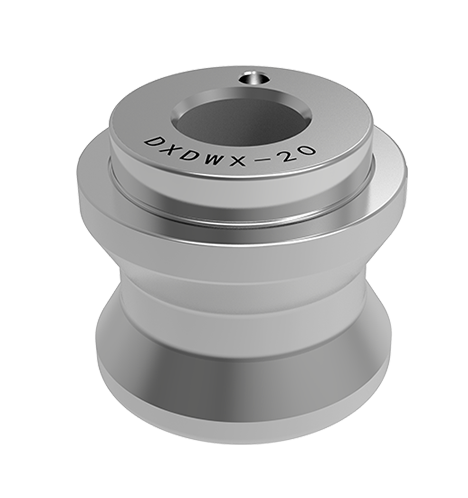

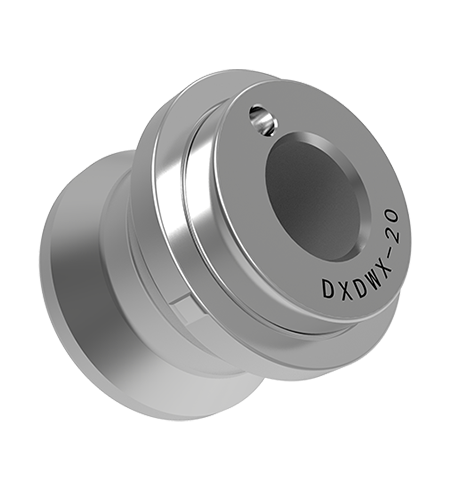

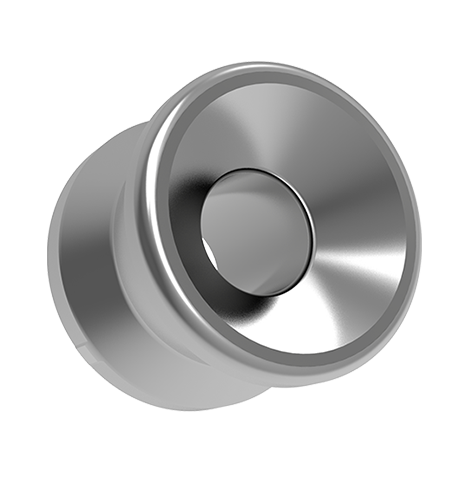

Pin penentuan posisi, perawatan pengerasan.
Tinggi 28mm (tanpa kunci arah), berat 105g.
Ini hanya membatasi tingkat kebebasan rotasi dan memainkan peran terarah.
Sudut antara lubang pemandu dan sisi penentuan posisi adalah 45 °, yang cocok untuk pengunci bola kolom lurus.
Perawatan pengerasan;
Sudut antara lubang pemandu dan tepi penentuan posisi adalah 45 °;
Hanya membatasi kebebasan rotasi, memainkan peran terarah;
Cocok untuk Kunci Bola Kolom Lurus Positioner Nol.
| Nomor pesanan | Ødn | Ødn1 (H6) | Ød2 | D3 | H | H1 | H2 | K | Berat (g) |
|---|---|---|---|---|---|---|---|---|---|
| DXJT-2 | 13 | 10 | 6.2 | 4.5 | 8.9 | 2.1 | 2.5 | 2.2 | 8 |
| DXJT-5 | 18 | 14 | 8.2 | 5.5 | 12.8 | 2.7 | 3 | 2.2 | 16 |
| DXJT-10 | 22 | 15 | 8.3 | 5.75 | 16.3 | 3 | 3 | 2 | 30 |
| DXJT-20 | 32 | 25 | 12.2 | 9 | 23 | 5 | 4 | 3 | 105 |
| DXJT-40 | 40 | 30 | 16.3 | 11.5 | 29 | 5 | 4 | 3 | 188 |
