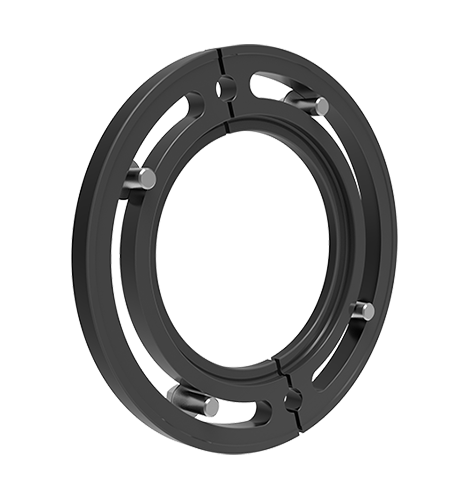

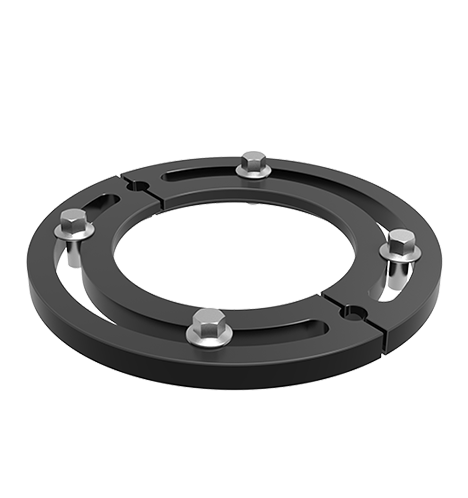

Memperbaiki flensa, P20, permukaan nitriding mandi garam QPQ.
Diameter 198mm, ketebalan 13.5mm (tanpa baut).
Digunakan untuk memasang posisi titik nol yang dipasang di meja (LQTMS) pada tabel mesin.
Dapat digunakan untuk tabel ukuran t-slot yang berbeda.
Flensa tetap digunakan untuk pemasangan tipe mesa (LQTM) pada tabel mesin;
Cocok untuk berbagai ukuran t-slot tabel.
| Nomor pesanan | Nomor dimensi | Ød | Ødb | Ølk | Øl | M | H | Øe | Baut yang cocok |
|---|---|---|---|---|---|---|---|---|---|
| GDFL-5 | Q5 | 120 | 69.5 | 88 | 96.5 | 8.5 | 9 | 79.4 | M8 |
| GDFL-10 | Q10 | 170 | 100 | 127 | 167.5 | 10.5 | 11.5 | 113 | M10 |
| GDFL-20 | Q20 | 198 | 128 | 155 | 137.5 | 12.5 | 13.5 | 139 | M12 |
