Sistem penjepit menetapkan berbagai sistem penjepit nol untuk membantu revolusi baru dalam pemesinan!

Rangkaian penuh grippers nol-titik yang dikembangkan oleh Suidel serba guna dan dapat dipasang di palet mesin, substrat, pelat persegi, kolom, menara dan jembatan berputar untuk semua proses mekanis umum seperti penggilingan, putar, penggilingan, korosi dan bangku uji untuk peralatan perakitan. Gripper cepat perubahan yang terbuat dari baja pahat berkualitas tinggi dijepit dan tidak dikunci secara mekanis. Fitur -fitur dari berbagai sistem penjepit Suyi de adalah: sederhana dan tahan lama, mudah dibersihkan, desain paket penuh, dan akurasi posisi tinggi.
Dengan pengalaman yang kaya di bidang pemrosesan mekanis, kami terus memperkaya jajaran produk untuk pembuatan alat mesin yang lebih halus dan cerdas, dan memenuhi berbagai kebutuhan solusi sistem teknologi klem inovatif untuk dipilih pelanggan, untuk membantu perusahaan untuk menciptakan efisiensi tinggi, presisi tinggi, jalur produksi pemesinan berkualitas tinggi.
Seri Sistem Gripper Change Change Manual
01

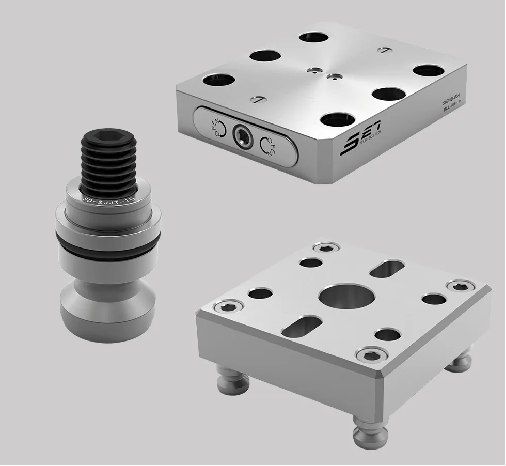

Seri Manual Zero Positioner

▲ manual pin pengunci manual pin pengunci manual manual manual
Dengan kombinasi sistem penentuan posisi nol manual dan sifat buruk manual, desain modular penguncian yang kuat dengan cepat direalisasikan, yang dapat mewujudkan penjepitan cepat di luar alat mesin dan meningkatkan efisiensi pemrosesan.
Fitur Positioner
Penjepit dan membuka kunci secara manual
Bahan: Stainless Steel (atau Custom)
Pengerasan permukaan dan piston
Akurasi penentuan posisi berulang <± 0,01mm
Torsi maksimum: 60nm
Karakteristik palet
Bahan: Die Steel (atau Custom)
Persyaratan khusus dapat disesuaikan
Fitur Dowel
pengerasan
Fungsi membatasi kebebasan arah x dan y
02

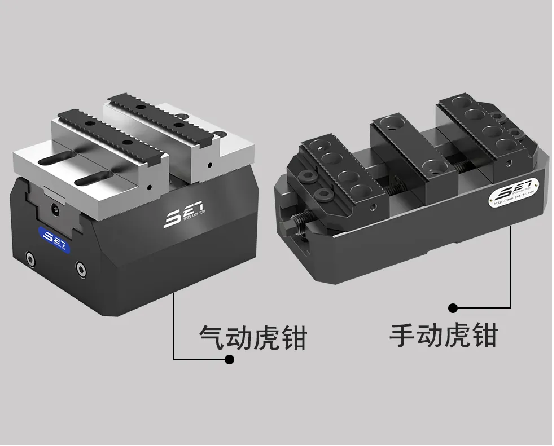

Seri Wakil

▲ Vise vise vise pneumatik
Suede Vice dapat digunakan bersama dengan sistem penentuan posisi nol-titik untuk dengan cepat mengubah seluruh perangkat penjepit dalam hitungan detik. Desain datar dan bebas ruang, terutama cocok untuk solusi otomatisasi dengan penyimpanan benda kerja bila dikombinasikan dengan sistem perubahan cepat.
Fitur catok manual
Pembukaan cepat manual, penguncian, segel ganda, kinerja penyegelan yang baik
Bahan: baja struktural paduan
Pusat menggunakan pusat bantalan dua sisi, mudah dioperasikan
Akurasi penentuan posisi berulang <± 0,01mm
Wakil yang mengalokasikan diri adalah alat serbaguna yang dapat digunakan untuk menggenggam bahan kosong, piring atau profil. Pusat pusat yang pra-pengencangan dan bebas celah dan slider yang dipasang tambahan memastikan pengulangan hingga ± 0,01mm, kedalaman penjepit kecil (3mm), dan kemampuan untuk mencapai pemesinan multi-sisi dalam satu sistem penjepit tunggal.
Fitur Wakil Pneumatik
Sumber udara terbuka, penjepit pegas, sumber udara bertekanan
Bahan: baja tahan karat yang dikeraskan
Perawatan Pengerasan Permukaan dan Rel
Akurasi penentuan posisi berulang <± 0,01mm
Catok pneumatik yang dikembangkan oleh Suide dilengkapi dengan pegas di dalam untuk gaya penjepit yang lebih tinggi. Ketika tidak ada pasokan udara, catok masih bisa mempertahankan kekuatan penjepit yang tinggi. Selain itu, posisi pegangan dapat dipantau melalui tekanan dinamis atau jalur udara terintegrasi, yang membuat catok lebih bermanfaat dalam aplikasi otomatisasi.
03

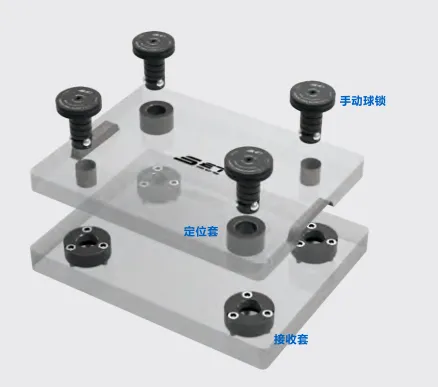

Sistem kunci bola manual

Komponen utama: Menerima lengan (ditempatkan di pelat dasar), penentuan posisi lengan (ditempatkan di baki) kunci bola manual
Penggunaan utama: dapat dengan cepat dan akurat melengkapi penentuan posisi dan penguncian set lengkap perlengkapan; Cocok untuk perubahan cepat batch kecil, berbagai macam benda kerja
Kekhasan
Cepat: Penggantian perlengkapan lengkap membutuhkan waktu hingga 1 menit
Akurasi Penentuan posisi berulang: dalam ± 0,013mm
Kekuatan penjepit: Kapasitas bantalan kunci bola adalah 36 ton
Operasi Sederhana: Posisi Kunci Satu Langkah Untuk Mencapai
Biaya Rendah: Hanya satu set pelat dasar, penggantian palet yang tidak terbatas memproses produk yang berbeda
Pemeliharaan: Bagian dapat dipertukarkan dan dapat dipertukarkan
04

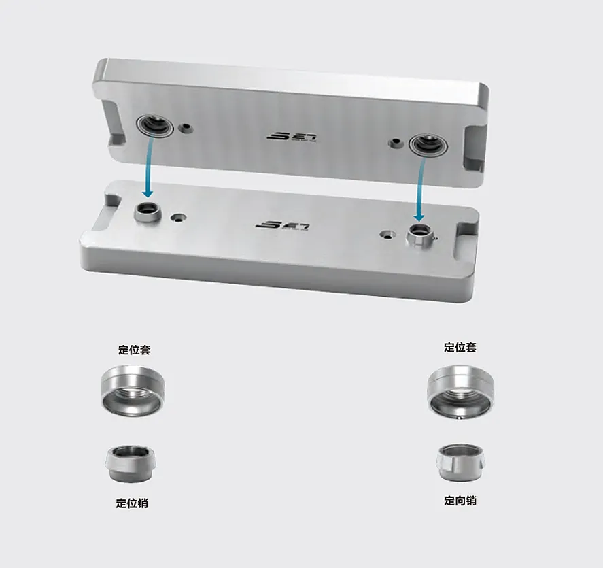

Cincin penempatan manual

Cincin pemosisian manual adalah perangkat yang hanya membutuhkan baut untuk menyelesaikan penentuan posisi presisi tinggi.
Kekhasan
Temukan, mengunci, dan membuka kunci secara manual
Akurasi penentuan posisi berulang <± 0,003mm
Bahan: baja tahan karat yang dikeraskan
Posisi palet dan substrat yang cepat dan tepat
Desain kompak untuk penggunaan ruang yang efisien
Kasus Aplikasi Sistem Penjepit

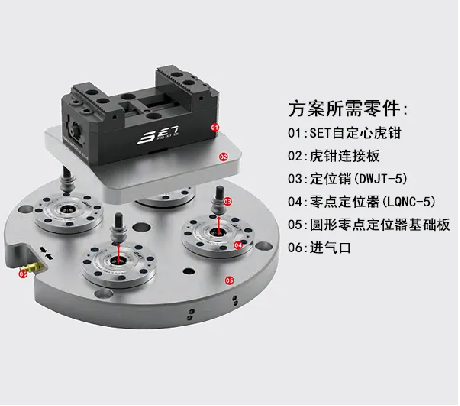

01
Wakil egois

● Wakil yang mementingkan diri sendiri digunakan dalam tabel penentuan posisi nol sirkuler lima sumbu
● Program ini dapat dengan cepat menggantikan Wakil yang mementingkan diri sendiri, sangat meningkatkan efisiensi kerja

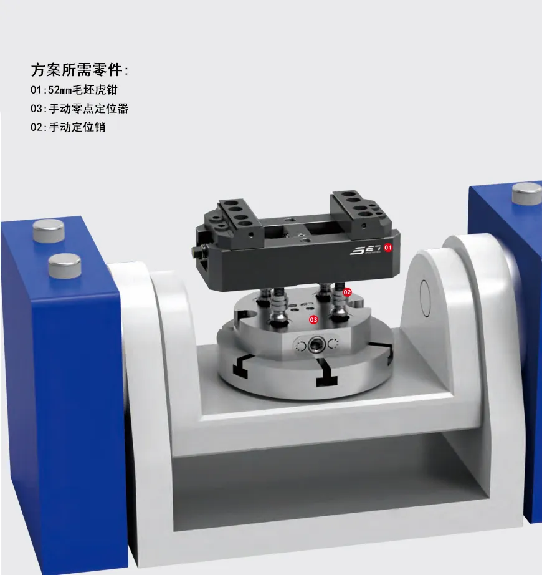

02
Manual Nol Positioner

● catok mandiri manual dengan 52mm manual empat unit nol positioning
● Pemuatan cepat, tidak perlu menyesuaikan, gaya penjepit besar
● Dapat mewujudkan pemrosesan interferensi yang tidak terlihat dan tidak terkontur

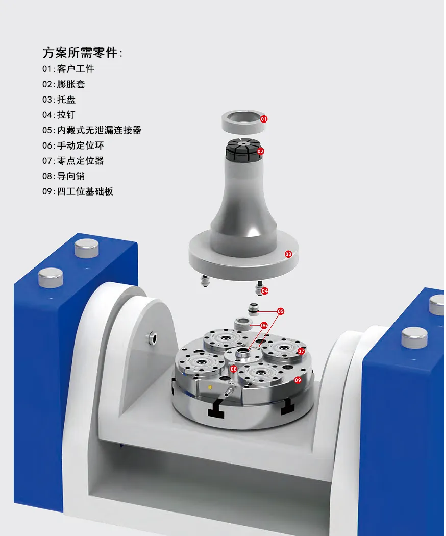

03
Cincin penempatan manual

● cincin kerucut fleksibel tengah untuk memastikan akurasi penentuan posisi pusat dan selalu tidak berubah
● Konektor bebas bocor memungkinkan koneksi cepat perlengkapan hidrolik atau pneumatik
Di bidang Aerospace, Produksi Otomatis, Laser Intelligent Manufacturing, Manufacturing Automobile, Jalur Produksi Alat Mesin, kami selalu memperhatikan kebutuhan spesifik Anda, untuk memberi Anda solusi perlengkapan berkualitas tinggi. Terutama cocok untuk produksi perlengkapan massa dan perubahan cepat, sehingga produksi mekanis untuk meningkatkan efisiensi produksi 90%. Set bergantung pada teknologi pemrosesan berkualitas tinggi dan persyaratan teknis keunggulan, telah memberikan solusi teknis untuk banyak perusahaan terkenal di dunia. Set memiliki kemampuan untuk merancang, memproduksi, menguji, dan menjual seluruh solusi untuk memastikan produk berkualitas tinggi secara konsisten.
