Tingkat pemanfaatan peralatan yang rendah dan waktu penyetelan benda kerja yang lama pada peralatan mesin 5 sumbu? Perkakas perubahan cepat titik nol sepenuhnya menghilangkan masalah pengaturan perkakas yang tidak efisien.

Pendahuluan

Kelas atas pemesinan 5 sumbu peralatan telah menjadi infrastruktur stdanar cetakan presisi , luar angkasa , kendaraan energi baru , Komponen presisi 3C , katup hidrolik dan sektor manufaktur otomasi. Semakin banyak pabrik yang berinvestasi besar-besaran pada produk premium pemesinan 5 sumbu centers , mesin meja putar miring dan peralatan turn-mill 5 sumbu untuk meningkatkan kapasitas produksi. Namun, permasalahan industri yang luas masih tetap ada: banyak yang bernilai tinggi Peralatan mesin 5 sumbu gagal memberikan hasil, hasil, dan margin keuntungan yang diharapkan.

Di lantai produksi sebenarnya, statistik menunjukkan bahwa waktu proses pemotongan logam yang efektif adalah mesin 5 sumbu seringkali kurang dari 40% dari total waktu pengoperasian. Lebih dari 60% waktu henti mesin dilakukan oleh operasi yang tidak memberikan nilai tambah, termasuk operasi manual keterpusatan , pencarian tepi & pengaturan alat , perakitan dan pembongkaran perlengkapan, kalibrasi data benda kerja , dan kumpulan peralihan produksi .

Ketika manufaktur modern bergeser ke arah multi-variasi, batch kecil, waktu tunggu pendek model pesanan, keterbatasan alur kerja pemesinan tradisional menjadi semakin menonjol. Siklus penyetelan yang lama mengakibatkan mesin sering siaga; penjepitan kompleks yang berulang-ulang bagian polihedral menghasilkan kesalahan penjepitan kumulatif yang menyebabkan penyimpangan dimensi dan penyelesaian permukaan yang buruk; kualitas pemesinan sangat bergantung pada pengalaman operator senior, sehingga menyebabkan konsistensi batch yang tidak stabil dan risiko scrap yang tinggi.

Kebanyakan produsen mengabaikan fakta penting: produktivitas tertinggi Peralatan 5 sumbu tidak ditentukan semata-mata oleh kinerja perangkat keras mesin, tetapi oleh pendukungnya sistem penahan kerja . Tanpa peningkatan berulang pada proses pemasangan dan pemosisian, bahkan mesin 5-sumbu papan atas pun tidak dapat mencapai potensi presisi dan efisiensi yang dirancang. Sebagai solusi terstdanar dan matang, sistem kerja perubahan cepat titik nol secara efektif menyelesaikan pengaturan yang lambat, tidak stabil data dan rendah pemanfaatan mesin , menjadi peningkatan inti untuk meningkatkan pabrik presisi Efektivitas Peralatan Secara Keseluruhan (OEE) dan mengurangi potongan massal tarif.

1. Poin Diti Masalah dari Perlengkapan Tradisional dalam Produksi 5 Sumbu

Pemrosesan konvensional mengdanalkan catok bangku dan perlengkapan khusus dirancang untuk skenario produksi massal tradisional dan tidak dapat beradaptasi dengan arus manufaktur yang fleksibel tuntutan. Kelemahan utama dirangkum sebagai berikut:

1.1 Pengaturan Peralihan yang Berkepanjangan Membatasi Produktivitas Efektif

Alur kerja tradisional memerlukan pemosisian manual yang berulang, kalibrasi sistem koordinat dan kompensasi offset alat untuk setiap penggantian benda kerja, peralihan batch, dan pengerjaan ulang bagian. Waktu setup tunggal untuk kompleks tidak teratur bagian 5 sumbu sering melebihi 30 menit. Penghentian yang sering dilakukan untuk proses debug sangat memperpendek waktu pemotongan yang efektif dan menurunkan efisiensi operasional bengkel secara keseluruhan.

1.2 Penjepitan Berulang Menyebabkan Kehilangan Presisi Kumulatif

Keuntungan terbesar dari pemesinan 5 sumbu adalah penjepitan satu kali untuk pemrosesan hubungan multi-permukaan. Namun, perlengkapan tradisional memerlukan pembongkaran dan penempatan ulang berulang kali. Perpindahan benda kerja antar peralatan dan Mesin Pengukur Koordinat (CMM) pengerjaan ulang mengarah pada pengerjaan ulang yang berkelanjutan data offset, menghasilkan akurasi geometris dan posisi yang tidak dapat ditoleransi. Hal ini menyebabkan kerugian ekonomi yang sangat besar bagi yang bernilai tinggi luar angkasa components dan cetakan presisi.

1.3 Perlengkapan Khusus Membawa Biaya Tinggi dan Keserbagunaan Rendah

Untuk memenuhi beragam kebutuhan produksi, pabrik harus menyesuaikan perlengkapan eksklusif untuk benda kerja yang berbeda, sehingga menimbulkan biaya pengadaan yang tinggi, tingkat hunian gudang yang besar, dan tingkat penggunaan kembali yang rendah. Perlengkapan khusus tidak dapat dengan cepat beradaptasi dengan pesanan produk baru yang berulang, sehingga menimbulkan hambatan yang signifikan untuk produksi yang fleksibel.

1.4 Ketergantungan yang Tinggi pada Pengalaman Manual Menghambat Stdanardisasi

Penentuan posisi dan pengaturan alat secara tradisional bergantung sepenuhnya pada kemahiran operator. Siklus pelatihan karyawan baru berlangsung lama, dan dimensi serta kualitas produk sangat berfluktuasi selama serah terima shift. Stabilitas produksi terikat erat pada teknisi senior, sehingga produksi massal yang terstdanarisasi dan dapat direplikasi menjadi mustahil.

2. Workholding Perubahan Cepat Titik Nol: Solusi Pemesinan 5 Sumbu Stdanar

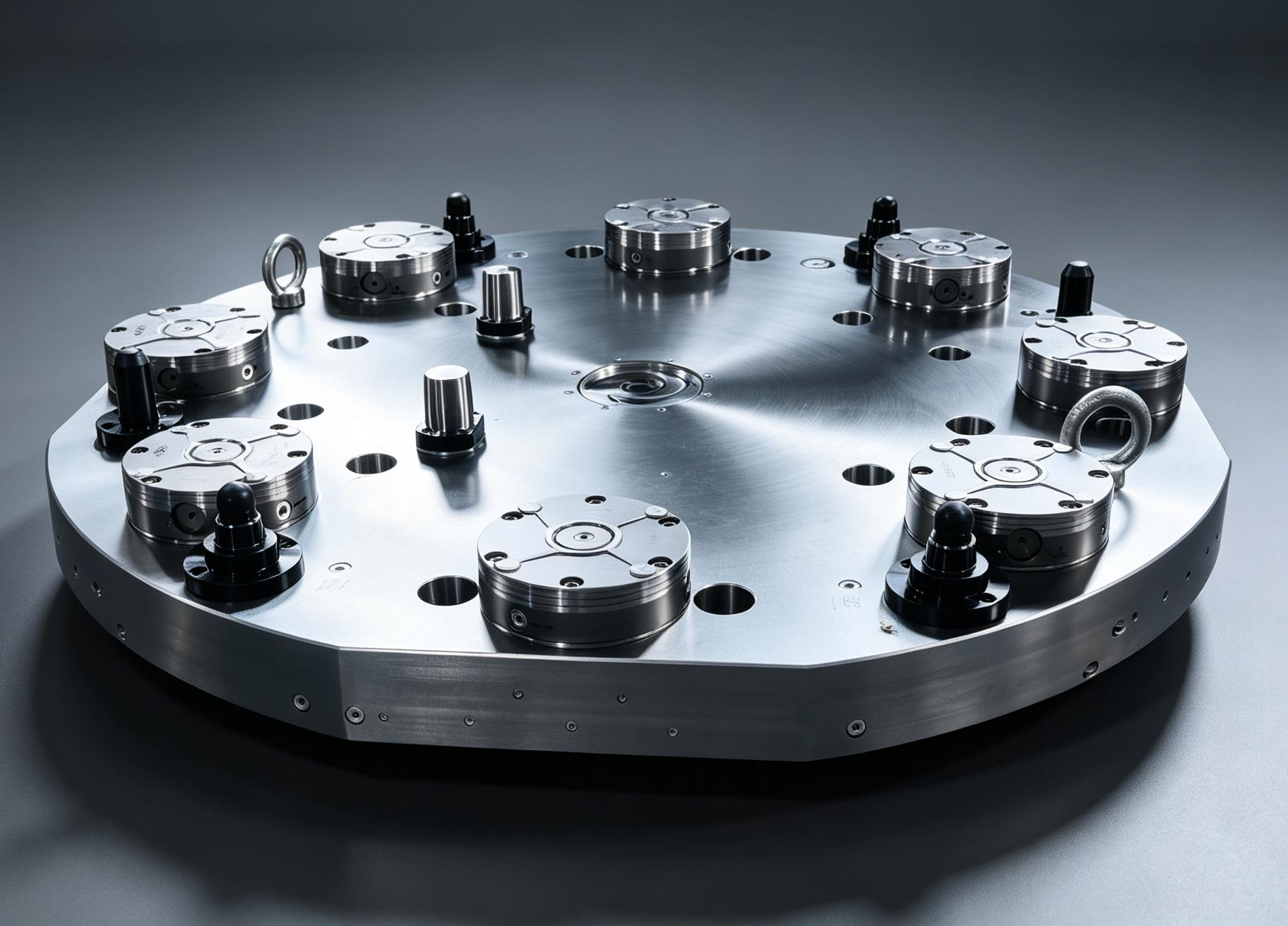

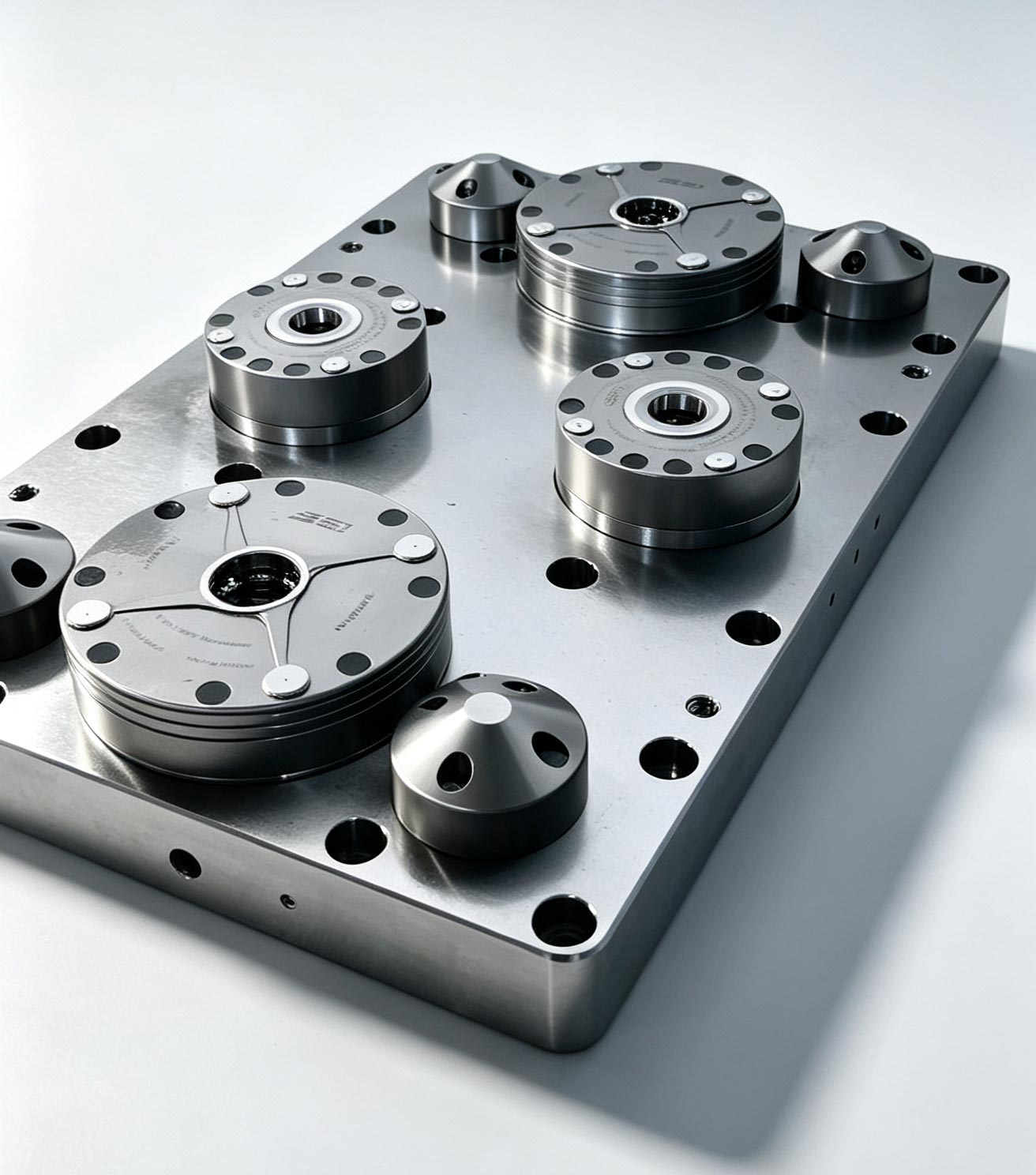

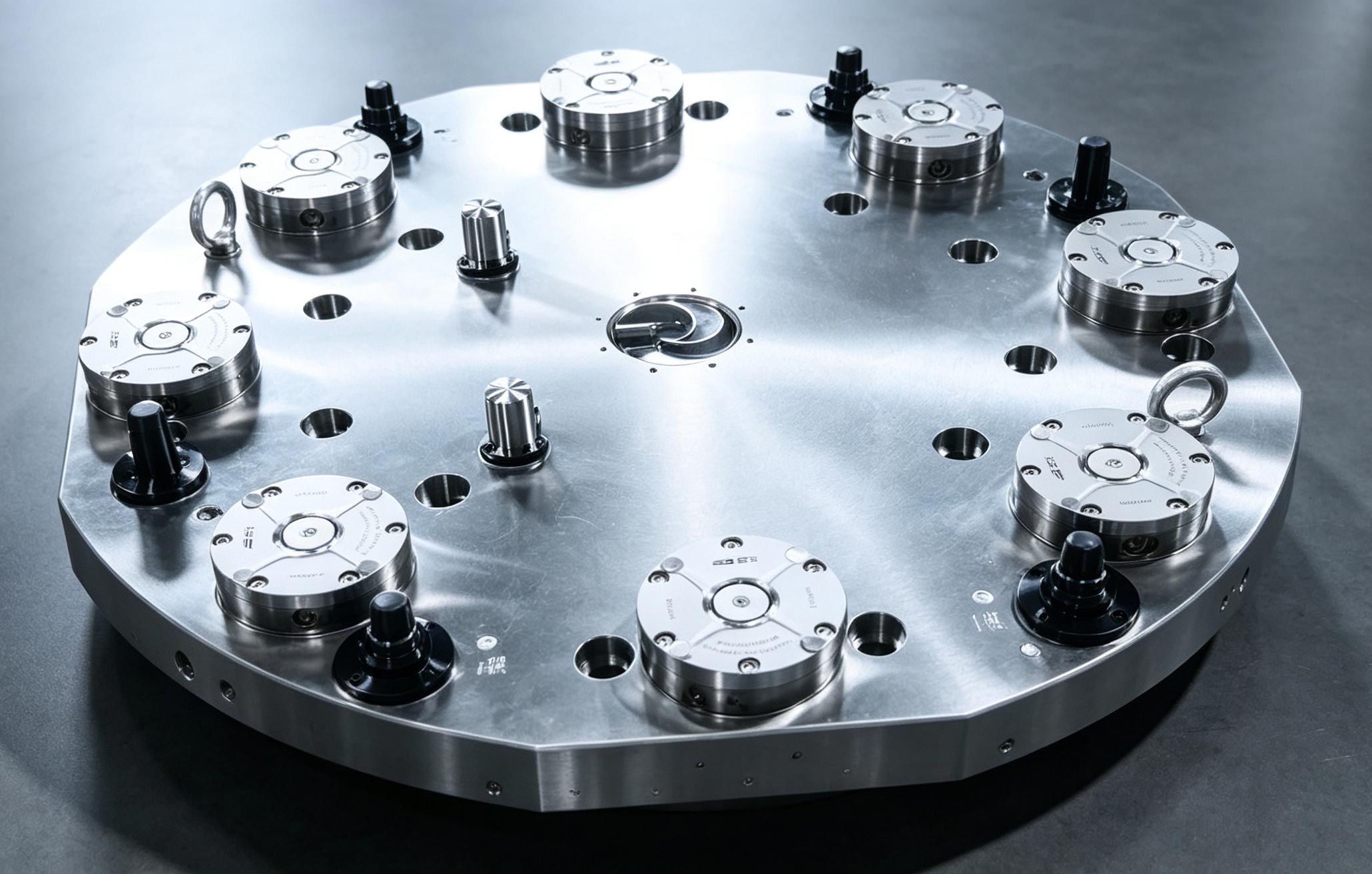

Itu sistem perubahan cepat titik nol mengadopsi arsitektur teknis yang terstdanarisasi menemukan pelat dasar dan presisi tinggi tarik kancing , membangun proses yang terpadu dan tetap data . Ini mewujudkan pra-penyesuaian offline terintegrasi pada benda kerja, perlengkapan dan palet , yang secara mendasar memecahkan masalah-masalah industri seperti pengaturan alat yang sulit, pergantian yang lambat, posisi yang kacau dan presisi yang tidak stabil, dan sepenuhnya sesuai dengan karakteristik produksi presisi tinggi, efisiensi tinggi, dan fleksibel dari bengkel 5-sumbu modern.

2.1 Pergantian Cepat Tingkat Kedua, Peningkatan Signifikan pada OEE Mesin

Itu system completely reforms the traditional on-machine debugging mode. All pre-production work including workpiece clamping, tool setting and inspection can be completed on independent stasiun pra-pengaturan offline . Setelah disesuaikan sebelumnya palet sudah terpasang, pemosisian dan penguncian dapat diselesaikan dalam 3–5 detik tanpa perlu menemukan tepi berulang kali, kalibrasi koordinat, dan kompensasi parameter.

Untuk skenario pergantian frekuensi tinggi pada cetakan, energi baru, dan industri dirgantara, solusi ini mengurangi waktu debugging satu batch dari 2–4 jam menjadi 10 menit. Secara keseluruhan pemanfaatan mesin dan OEE peralatan 5 sumbu meningkat secara stabil sebesar 25% –35%. Mode paralel pemotongan pada mesin dan pra-penyesuaian offline menghilangkan pemalasan spindel dan mewujudkan produksi yang berkelanjutan dan efisien.

2.2 Datum Proses Penuh Terpadu, Hilangkan Kesalahan Pemesinan Kumulatif

Itu sistem kerja perubahan cepat titik nol menyatukan data desain , menjepit data dan data pemeriksaan . Benda kerja dengan palet standar dapat dipindahkan dengan mulus pemesinan 5 sumbu centers , pusat permesinan horizontal , Pemesinan Pelepasan Listrik (EDM) peralatan dan CMM perangkat dengan deviasi posisi nol di seluruh proses.

In Pemotongan terkait sumbu B/C dari mesin putar 5 sumbu yang dapat dimiringkan, struktur pemosisian lancip yang presisi menahan dampak pemotongan multi-arah dan menghindari perpindahan getaran. Dilengkapi dengan modul titik nol dukungan mengambang , ini secara efektif menekan deformasi penjepitan dinding tipis bagian paduan titanium dan aluminium .

Verifikasi bengkel praktis menunjukkan bahwa tingkat skrap komprehensif berkurang lebih dari 70%, dan tingkat kualifikasi batch tetap di atas 98%. Untuk pembuatan cetakan, substrat titik nol digunakan bersama sisipan inti , gigi berlubang dan slide mendukung satu penjepit pemesinan lima sisi , menghilangkan kesalahan penjepitan yang berulang, memastikan celah pemasangan cetakan yang seragam dan sangat mengurangi beban kerja pemolesan dan pengerjaan ulang pasca-pemrosesan.

2.3 Desain Universal Modular, Mengurangi Biaya Perlengkapan dan Mendukung Produksi Fleksibel

Itu standardized grid structure of sistem perubahan cepat titik nols sangat kompatibel dengan catok bangku , chuck magnetik sinus dan various custom tooling accessories. A single set of menemukan pelat dasar dapat beradaptasi dengan lusinan spesifikasi benda kerja, menghindari penyesuaian berulang pada perlengkapan eksklusif untuk produk baru.

Aksesoris tambahan seperti blok riser dan pelat sudut secara efektif mencegah gangguan alat, memenuhi persyaratan pemrosesan cetakan rongga dalam , bagian berbentuk khusus dan miniatur Komponen presisi 3Cs . Ketegangan tinggi pencari titik nol hidrolik cocok untuk tugas berat tenaga angin dan komponen kapal , menyeimbangkan kekakuan penjepitan yang sangat tinggi dan pergantian yang efisien.

Desain modular ini memangkas biaya pengadaan perlengkapan pabrik dan inventaris hingga lebih dari 30%, secara sempurna beradaptasi dengan produksi fleksibel aliran campuran untuk pesanan multi-variasi.

2.4 Standarisasi Proses Produksi, Kurangi Ketergantungan Pengalaman Manual

Itu system binds workpiece coordinate systems and tool compensation parameters to standard pallets for permanent reuse. Operators do not need professional positioning and tool-setting skills, greatly lowering the threshold for post operation and new staff training costs.

Bawaan data air-blow cleaning dan pemeriksaan kedap udara fungsi secara otomatis mengidentifikasi serpihan besi pada permukaan posisi dan status penjepitan yang tidak memenuhi syarat, menghindari secara efektif potongan massal disebabkan oleh kelalaian manusia. Ini sepenuhnya mengatasi fluktuasi kualitas yang disebabkan oleh rotasi staf dan serah terima shift, mewujudkan alur kerja pemrosesan 5 sumbu yang terstandarisasi, dapat direplikasi, dan stabil.

2.5 Antarmuka Otomasi Cadangan, Memberdayakan Produksi Cerdas Tanpa Pengawasan

Struktur perlengkapan tradisional tidak dapat menandingi peralatan bongkar muat otomatis, sehingga menjadi hambatan utama dalam peningkatan cerdas bengkel 5-sumbu. Yang terstandarisasi tiang tarik antarmuka sistem titik nol beradaptasi dengan sempurna gripper robot , perpustakaan material otomatis dan jalur transfer, mewujudkan peralihan palet yang sepenuhnya otomatis.

Beberapa palet yang telah disesuaikan sebelumnya dapat bersirkulasi dan memberi makan material selama semalaman shift tanpa pengawasan , mendukung pemotongan mesin 5 sumbu tanpa henti dan memaksimalkan kapasitas produksi shift malam. Sementara itu, sinyal status penjepitan dapat dihubungkan ke sistem kontrol peralatan untuk pemantauan waktu nyata, memberikan landasan perangkat keras yang kuat bagi pabrik untuk melakukan peningkatan dari pemrosesan mesin tunggal ke pemrosesan mesin tunggal. Sistem Manufaktur Fleksibel (FMS) .

3. Manfaat Penerapan Industri & Penerapan di Tempat

3.1 Pembuatan Cetakan Presisi

Berlaku secara luas untuk cetakan injeksi , cetakan stempel dan cetakan die-cast untuk finishing 5 sumbu dan pembersihan sudut. Siklus pergantian cetakan dipersingkat dari 4 jam menjadi 15 menit. Multi-rongga terpadu data pemosisian mengoptimalkan akurasi pencocokan cetakan, memperpendek siklus pengiriman, dan memperpanjang masa pakai cetakan.

3.2 Pemesinan Presisi Dirgantara

Ideal untuk bagian dinding tipis berpresisi tinggi seperti komponen struktural titanium , bilah turbin dan tanda kurung satelit . Ini secara efektif mengontrol deformasi penjepitan, memastikan nol penyimpangan datum dalam transfer lintas proses, bertemu secara stabil presisi tingkat mikron standar, dan mengurangi kehilangan sisa suku cadang bernilai tinggi.

3.3 Komponen Kendaraan Energi Baru

Beradaptasi dengan produksi campuran baki baterai , rumah motor dan casing gearbox . Teknologi ini mendukung peralihan cepat berbagai model benda kerja, menggandakan kapasitas produksi lini tunggal, dan mencocokkan karakteristik produksi multi-batch iterasi cepat dan batch kecil dari kendaraan energi baru.

3.4 Suku Cadang 3C & Presisi Mikro

Kompak unit titik nol mini beradaptasi dengan benda kerja kecil seperti aksesoris AR dan rongga komunikasi . Mereka menghindari gangguan alat, memastikan keakuratan dimensi batch yang sangat konsisten, dan meningkatkan tingkat kualifikasi produk secara keseluruhan.

3.5 Mesin Umum & Peralatan Otomasi

Cocok untuk diproses komponen peredam , badan katup hidrolik dan perkakas otomasi. Satu set peralatan zero-point mencakup beberapa spesifikasi produk, mengurangi simpanan inventaris perlengkapan dan secara signifikan meningkatkan efisiensi pengiriman pesanan.

4. Kesimpulan

Itu core competition of modern pemesinan 5 sumbu tidak lagi hanya mengandalkan kinerja perangkat keras peralatan mesin. Bagi sebagian besar pabrik, kunci untuk memecahkan hambatan keuntungan adalah dengan menghilangkan hubungan penjepitan dan pemosisian yang tidak efisien dan membangun serangkaian sistem pemasangan standar yang berpresisi tinggi, fleksibel, dan otomatis.

Sebagai solusi pendukung inti untuk pemrosesan cerdas 5 sumbu, the sistem kerja perubahan cepat titik nol membantu perusahaan mencapai peningkatan komprehensif dalam empat dimensi:

• Peningkatan Efisiensi : Hilangkan waktu pengaturan dan pengaturan alat yang tidak valid, tingkatkan secara signifikan pemanfaatan mesin dan OEE;
• Stabilisasi Kualitas : Menyatukan proses penuh data tolok ukur, menghilangkan kesalahan kumulatif, dan menstabilkan hasil pemrosesan batch;
• Pengurangan Biaya : Memotong biaya pengadaan perlengkapan, kehilangan sisa benda kerja, dan biaya pelatihan manual;
• Pemberdayaan Cerdas : Mewujudkan produksi terstandarisasi dan tak berawak, mencadangkan antarmuka untuk peningkatan lini produksi cerdas FMS berikutnya.

Dalam industri permesinan presisi yang semakin kompetitif, peningkatan proses perbaikan secara berulang telah menjadi terobosan inti bagi pabrik untuk membangun daya saing yang berbeda dalam hal efisiensi, kualitas, dan biaya.
