Sistem Penjepit Titik Nol Lancip Oktagonal | Peningkatan Pemesinan Fleksibel Bubut CNC & Solusi Penahanan Pekerjaan Rumah Tangga

Pendahuluan

Produksi campuran dalam jumlah besar dan dalam jumlah kecil telah menjadi mode operasi utama dalam industri permesinan modern. Mesin bubut horizontal CNC dan pusat turn-mill umumnya menghadapi keterbatasan alur kerja yang khas, termasuk pergantian perlengkapan yang membosankan, penyelarasan manual yang memakan waktu, presisi penjepitan yang tidak stabil, referensi tolok ukur yang tidak konsisten di seluruh prosedur kerja, dan kompatibilitas yang rendah dengan jalur produksi otomatis.
Solusi penjepitan chuck tradisional memerlukan waktu 20 hingga 40 menit untuk satu penggantian perlengkapan, sehingga efisiensi waktu kerja alat berat tidak mencukupi. Benda kerja berdinding tipis dan presisi sering kali mengalami deformasi penjepitan dan konsistensi dimensi yang buruk, sehingga membatasi produksi massal otomatis yang stabil dan pemesinan mati lampu tanpa pengawasan.
Untuk mengatasi kemacetan industri yang umum ini, SET secara independen mengembangkan sistem penjepit titik nol lancip segi delapan khusus untuk pemrosesan mesin bubut horizontal. Dilengkapi dengan pengatur posisi segi delapan dua sisi, antarmuka modular universal, deteksi cerdas dan fungsi pembersihan otomatis, serta struktur beban berat berkekuatan tinggi, sistem ini menyediakan solusi workholding fleksibel yang terstandarisasi, berpresisi tinggi, dan dapat diubah dengan cepat. Produk ini berfungsi sebagai alternatif domestik yang dapat diandalkan dibandingkan perlengkapan impor kelas atas, yang dapat diterapkan secara luas pada otomotif, ruang angkasa, mesin presisi, dan skenario permesinan berstandar tinggi lainnya.

CNC Lathe Flexible Machining Upgrade

1. Keterbatasan Inti Penjepitan Bubut Horizontal Tradisional

Perlengkapan pemisahan manual, hidraulik, dan pneumatik konvensional tidak memiliki standar patokan terpadu dan struktur perubahan cepat, sehingga menyebabkan lemahnya kemampuan beradaptasi untuk produksi campuran yang fleksibel. Lima tantangan pemrosesan yang umum dirangkum sebagai berikut:
Efisiensi pergantian yang rendah dan pemanfaatan mesin yang tidak memadai
Penggantian perlengkapan tradisional melibatkan pembongkaran berulang, penyelarasan indikator dial manual, dan pengaturan ulang alat. Setiap proses pergantian memerlukan waktu 20 hingga 40 menit, sehingga memakan waktu pemotongan yang efektif selama seringnya pergantian model. Sebagian besar bengkel permesinan mempertahankan tingkat pemanfaatan mesin di bawah 60% dalam mode penjepitan konvensional.
Ketergantungan manual yang tinggi dan presisi batch yang tidak stabil
Kualitas penjepitan dan pemosisian sangat bergantung pada kalibrasi manual, yang pasti akan menghasilkan kesalahan manusia. Bagian poros berdinding tipis dan komponen cakram presisi rentan terhadap deformasi penjepitan, sehingga dimensi batch tersebar dan tingkat kerusakan yang relatif tinggi.
Referensi offset dan akumulasi kesalahan di seluruh prosedur
Benda kerja memerlukan penjepitan dan pemosisian berulang kali selama pemindahan multi-stasiun. Deviasi benchmark yang terus-menerus menyebabkan kesalahan pemrosesan yang superposisi, sehingga gagal memenuhi persyaratan presisi untuk pemesinan presisi tinggi yang berkelanjutan.
Antarmuka non-universal membatasi peningkatan otomatis
Perlengkapan tradisional mengadopsi struktur docking non-standar tanpa fungsi pembersihan dan deteksi tempat duduk yang terintegrasi, sehingga sulit untuk mencocokkan sistem bongkar muat robot dan menghalangi realisasi produksi cerdas tanpa pengawasan.
Kekakuan penjepitan tidak memadai untuk pemesinan beban berat
Perlengkapan konvensional menampilkan struktur pembatas sederhana dengan ketahanan geser terbatas. Benda kerja rentan terhadap getaran dan sedikit perpindahan selama penghilangan stok dalam jumlah besar, sehingga mengurangi stabilitas pemesinan secara keseluruhan.

2. Struktur Sistem & Prinsip Kerja

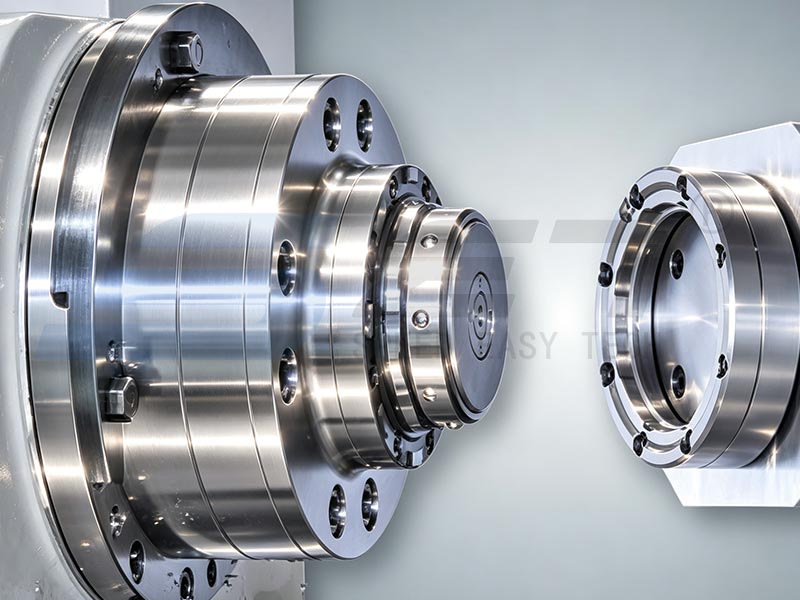

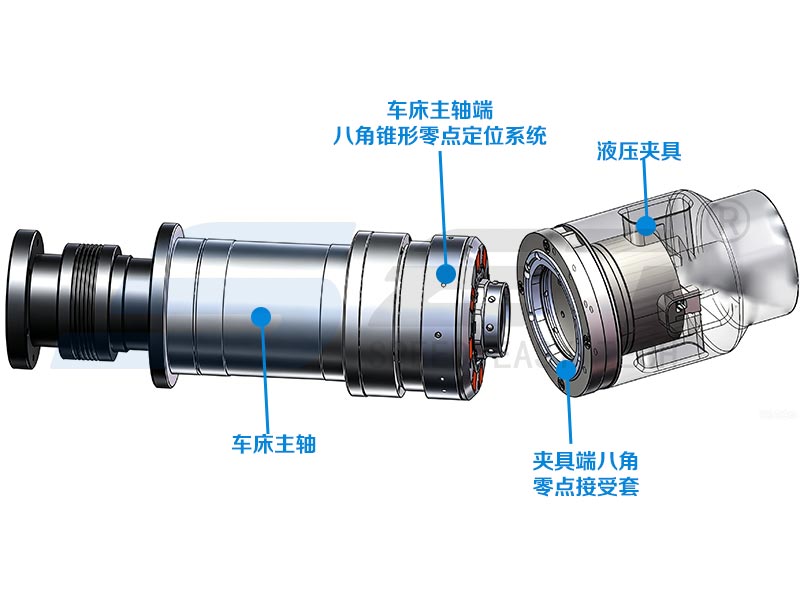

Disesuaikan untuk chuck bubut horizontal berukuran 8–10 inci, sistem penjepit titik nol lancip segi delapan SET terdiri dari aktuator penjepit ujung spindel dan selongsong penerima ujung perlengkapan, kompatibel dengan perlengkapan chuck standar hidraulik, manual, dan pneumatik.
Aktuator penjepit dipasang pada spindel mesin, sedangkan selongsong penerima terintegrasi pada permukaan ujung perlengkapan. Digerakkan oleh drawbar spindel bubut, sistem ini mewujudkan pembukaan, penutupan, dan penjepitan perlengkapan secara otomatis tanpa penyesuaian manual, sehingga mendukung pertukaran cepat berbagai jenis perlengkapan.
Unit inti mengadopsi struktur pembatas dua sisi lancip segi delapan yang berpusat pada diri sendiri. Desain pembatas pemasangan multi-permukaan meningkatkan ketahanan geser dan sangat meningkatkan kekakuan posisi dan stabilitas operasional. Dengan mengoptimalkan diameter tiang tarik dan struktur transmisi gaya piston, bola baja pengunci internal menghasilkan gaya penjepitan yang seragam dan stabil untuk memastikan kinerja pemosisian yang presisi tinggi dan kaku.
Dilengkapi dengan kancing tarik berindeks lubang tembus, sistem ini mendukung pemasangan benda kerja panjang dan sangat tinggi yang tertanam di dalam chuck. Ini secara efektif memecahkan masalah penjepitan yang tidak stabil untuk komponen berbentuk khusus dan beradaptasi dengan tuntutan pemesinan dengan perjalanan besar dan kekakuan tinggi.

3. Keunggulan Teknis Inti

3.1 Akurasi Pemosisian Tingkat Mikron dengan Kekakuan & Stabilitas Unggul

Menggabungkan pembatas ganda lancip segi delapan yang memusatkan diri dan penguncian bola baja multi-titik, sistem ini memberikan akurasi pemosisian berulang yang stabil dalam 0,005 mm, menghilangkan kesalahan penyelarasan manual dan akumulasi penyimpangan dari prosedur penjepitan berulang.
Struktur pembatas dua sisi memberikan ketahanan geser yang kuat, mempertahankan status penjepitan yang stabil tanpa getaran atau perpindahan selama pemotongan berat. Ini sepenuhnya beradaptasi dengan skenario pemrosesan presisi tinggi dan beban tinggi, termasuk komponen dinding tipis dirgantara, komponen poros presisi, dan tempa berat.

CNC Lathe Flexible Machining Upgrade

3.2 Antarmuka Standar Universal untuk Perubahan Cepat Tingkat Menit

Antarmuka perlengkapan universal terpadu kompatibel dengan perlengkapan chuck bubut horizontal seri penuh. Tidak diperlukan modifikasi peralatan mesin untuk pergantian perlengkapan yang cepat. Sistem ini mendukung pengaturan offline, hanya memerlukan docking dan penguncian sederhana pada peralatan mesin.
Waktu pergantian perlengkapan tunggal dipersingkat menjadi 1–3 menit, sehingga secara efektif mengurangi waktu menganggur alat berat dan secara signifikan meningkatkan fleksibilitas produksi untuk manufaktur batch campuran multi-variasi.

3.3 Deteksi Cerdas & Pembersihan Tiupan Udara untuk Produksi Tanpa Awak

Sensor deteksi kedap udara internal memantau pemasangan perlengkapan dan status penguncian secara real time, secara efektif menghindari risiko penjepitan yang tidak lengkap dan longgar. Struktur pembersih tiupan udara terintegrasi secara otomatis menghilangkan serpihan besi dan debu dari permukaan posisi, mencegah penyimpangan presisi yang disebabkan oleh sisa kontaminan.
Sistem ini mendukung pemesinan terus menerus selama 24 jam tanpa pengawasan dan docking yang mulus dengan peralatan bongkar muat otomatis, sehingga menjadi fondasi yang kuat untuk bengkel pemadaman lampu yang cerdas.

3.4 Struktur Tugas Berat yang Diperkuat untuk Produksi Intensitas Tinggi Jangka Panjang

Dioptimalkan secara khusus untuk lingkungan pemotongan logam berat, komponen penahan gaya inti ditingkatkan secara struktural dengan ketahanan benturan dan ketahanan lelah yang ditingkatkan. Sistem ini mendukung jutaan siklus penguncian yang stabil, menjaga kinerja struktural yang stabil dan presisi yang konsisten selama produksi berkelanjutan dengan beban tinggi dalam jangka panjang.

3.5 Sistem Tolok Ukur Terpadu untuk Transfer Fleksibel Lintas Proses

Sistem ini mengintegrasikan tolok ukur pemesinan, kalibrasi, dan inspeksi ke dalam standar terpadu. Benda kerja dapat bersirkulasi di berbagai peralatan dan prosedur kerja tanpa harus berulang kali memposisikannya, sehingga menghilangkan akumulasi kesalahan pemrosesan.
Ini secara efektif mengontrol deformasi penjepitan benda kerja berdinding tipis dan memastikan akurasi dimensi batch yang konsisten, memecahkan hambatan produksi proses tunggal yang terisolasi dan beradaptasi dengan tata letak produksi jalur perakitan yang fleksibel.

CNC Lathe Flexible Machining Upgrade

4. Manfaat Aplikasi di Tempat yang Dapat Dihitung

Data aplikasi bengkel praktis memverifikasi optimalisasi produksi yang komprehensif setelah mengadopsi sistem penjepitan titik nol lancip segi delapan SET:
Peningkatan efisiensi pergantian dan pemanfaatan mesin
Prosedur penyelarasan manual dan pengaturan pahat dihilangkan, mengurangi waktu tambahan non-pemotongan lebih dari 90%. Tingkat pemanfaatan mesin rata-rata meningkat di atas 85%, dengan kapasitas produksi bengkel secara keseluruhan meningkat sebesar 30% hingga 55%.
Presisi pemesinan yang stabil dan tingkat kerusakan yang berkurang
Pemosisian berulang tingkat mikron menghindari kesalahan manual dan mengoptimalkan kontrol deformasi penjepitan. Konsistensi dimensi benda kerja batch meningkat pesat, mengurangi tingkat kerusakan bengkel hingga lebih dari 50%.
Kompatibilitas otomasi mendukung manufaktur padam lampu
Antarmuka terstandarisasi cocok dengan lengan robot dan sistem penanganan otomatis AGV, mewujudkan otomatisasi proses penuh peralihan perlengkapan, penjepitan benda kerja, dan pemesinan berkelanjutan. Investasi tenaga kerja manual berkurang lebih dari 40%, mendukung produksi pembubutan 24 jam yang stabil tanpa pengawasan.
Alternatif domestik yang hemat biaya mengoptimalkan pengeluaran produksi jangka panjang
Sistem ini berfungsi sebagai pengganti praktis untuk perlengkapan impor kelas atas, dengan biaya pengadaan yang lebih rendah, siklus pengiriman yang lebih pendek, dan pemeliharaan purna jual yang nyaman. Komponen modular memberikan masa pakai yang lama, secara efektif mengurangi biaya operasional rata-rata dan memperpendek siklus pengembalian proyek.

5. Kompatibilitas Aplikasi Skenario Penuh

Peralatan yang Kompatibel

Cocok untuk mesin bubut horizontal CNC chuck 8–10 inci, mesin bubut horizontal 4 sumbu, pusat komposit turn-mill, dan mesin bubut horizontal tugas berat. Ini mendukung pra-instalasi pada peralatan baru dan retrofit teknis peralatan mesin lama tanpa modifikasi unggun ekstensif.

Benda Kerja & Mode Produksi yang Kompatibel

Berlaku untuk berbagai bagian putar presisi, termasuk komponen poros, bagian disk, bagian struktural dinding tipis dirgantara, rumah kotak roda gigi, dan spindel motor. Ini mencakup pemrosesan satu bagian khusus, produksi batch campuran kecil dan menengah, dan skenario manufaktur massal standar.

6. Kesimpulan & Prospek Industri

Inti dari peningkatan manufaktur fleksibel bubut horizontal terletak pada rekonstruksi tolok ukur penjepitan benda kerja yang terstandarisasi dan tepat. Sistem penjepit titik nol lancip oktagonal SET memecahkan masalah-masalah industri yang umum termasuk peralihan yang lambat, presisi yang tidak stabil, kekakuan penjepitan yang tidak memadai, dan kemampuan adaptasi otomasi yang buruk melalui empat keunggulan inti: penentuan posisi pembatas dua sisi segi delapan, antarmuka perubahan cepat universal, fungsi adaptif yang cerdas, dan struktur kekakuan tinggi beban berat, mencapai substitusi domestik yang andal untuk perlengkapan impor kelas atas.
Melawan tren industri manufaktur multi-variasi dan pengiriman jangka pendek, perlengkapan perubahan cepat titik nol yang terstandarisasi telah menjadi peralatan pendukung penting untuk lini produksi mesin bubut horizontal modern. Solusi ini membantu perusahaan permesinan merespons permintaan pesanan yang berfluktuasi secara fleksibel, meningkatkan otomatisasi bengkel dan tingkat digitalisasi, serta membangun keunggulan kompetitif jangka panjang yang stabil dalam manufaktur cerdas yang presisi.
Perusahaan dengan tuntutan peningkatan perlengkapan mesin bubut dapat berkonsultasi dengan tim teknis SET untuk mendapatkan solusi workholding titik nol yang disesuaikan dengan model peralatan tertentu, spesifikasi benda kerja, dan mode produksi.
