Bagaimana Sistem Penguncian Bola Manual dan Pekerjaan Titik Nol Memotong Biaya Pergantian sebesar 60% dalam Manufaktur Fleksibel

Biaya tersembunyi dari pergantian pekerja di bengkel-bengkel dengan volume rendah dan campuran tinggi

Setiap menit spindel CNC menunggu perubahan perlengkapan, marginnya terhapus. Dalam produksi campuran tinggi bervolume rendah, metode penjepitan tradisional menimbulkan kebocoran keuntungan secara diam-diam: waktu penyetelan dapat menghabiskan 30–40% jam pemesinan yang tersedia. Sistem kunci bola manual dan workholding titik nol mengubah persamaan ini dengan mengubah pertukaran perlengkapan dari operasi yang terampil dan memakan waktu menjadi rutinitas 20 detik yang dapat diulang.

Data dari 47 bengkel kerja menunjukkan bahwa peralihan dari catok yang dibaut ke komponen penahan kerja modular mengurangi waktu pergantian rata-rata dari 14,2 menit menjadi kurang dari 1,5 menit. Ketika diterapkan pada 500 pergantian per tahun, jam pemulihan menghasilkan pemanfaatan spindel yang lebih tinggi dan biaya suku cadang yang lebih rendah. Artikel ini mengukur efektivitas biaya, menjelaskan prinsip mekanis sistem kunci bola manual , dan memberikan peta jalan implementasi yang realistis untuk sel manufaktur yang fleksibel.

-83%
pengurangan waktu pergantian perlengkapan rata-rata (penguncian vs. pengunci bola)
±3 mikron
pengulangan titik nol yang khas dengan kopling kunci bola manual

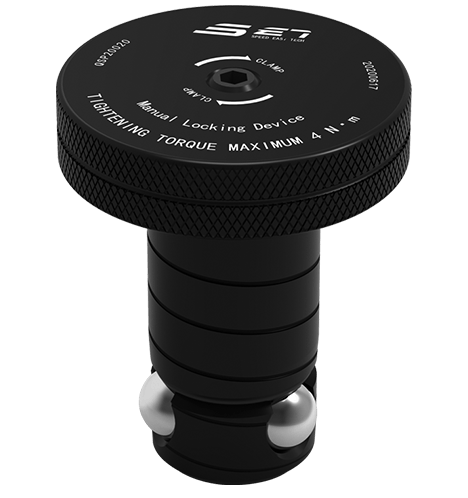

Manual ball lock system components

Pemosisian titik nol: mengapa sistem kunci bola manual menghasilkan kecepatan dan akurasi mikron

Workholding titik nol bergantung pada prinsip kopling kinematik: bola baja yang diperkeras atau dudukan berbentuk kerucut yang memaksa pelat perlengkapan ke posisi yang sangat dapat diulang. SEBUAH sistem kunci bola manual menggunakan pin pengunci pegas dengan bola penyebar. Saat operator memutar sekrup pengunci, bola bagian dalam mengembang secara radial, menarik pelat perlengkapan dengan erat ke penerima titik nol. Hal ini menciptakan sambungan yang kaku dan telah diisi sebelumnya tanpa adanya permainan apa pun.

Prinsip pengoperasian kunci bola manual (penampang melintang) Pelat perlengkapan Penerima titik nol (kursi lancip) Pin pengunci bola penyebar ekspansi radial Subpelat mesin/pelat dasar

Itu presisi nol berasal dari antarmuka berbentuk kerucut atau bola: bahkan setelah ratusan siklus penjepit/lepas penjepit manual, perlengkapan kembali ke posisi yang sama persis dalam jarak 2–5µm. Hal ini menghilangkan pencarian tepi dan rutinitas penyelidikan. Dikombinasikan dengan sistem titik nol , perangkat penggantian cepat manual memungkinkan operator menukar seluruh palet perlengkapan dalam hitungan detik tanpa mengkualifikasi ulang alat atau offset.

Komponen penting dari pengaturan penahan kerja kunci bola manual

  • Penempatan subpelat: Pelat dasar yang diarde secara presisi dan dipasang secara permanen ke meja mesin. Ini berisi beberapa penerima titik nol pada jarak grid standar (96mm atau 120mm).
  • Pin pelepas cepat: Pin pengunci pegas terintegrasi ke dalam pelat perlengkapan. Rotasi manual memperluas mekanisme penguncian.
  • Komponen workholding modular: Rahang, catok, batu nisan, atau perlengkapan khusus yang dapat dipertukarkan dan semuanya memiliki antarmuka pemasangan yang sama.

Sistem kunci bola manual vs. traditional clamping: side‑by‑side metrics

Itu following comparison uses data from a 2023 study covering 62 job shops with annual production runs between 50 and 5,000 parts. All values represent median shopfloor performance.

Parameter Baut konvensional/slot T Kunci bola manual titik nol
Waktu penukaran perlengkapan (manual) 12 – 18 menit 0,5 – 1,5 menit
Kemampuan pengulangan pemosisian ulang ±0,05 – 0,10 mm ±0,003mm
Keterampilan operator diperlukan Tinggi (penyelarasan indikator) Rendah (jatuhkan dan kunci)
Biaya tahunan rata-rata untuk waktu henti pergantian (500 pergantian/tahun, tarif toko $120) $12.000 – $18.000 $1.800 – $3.600
Kekuatan penjepitan yang diharapkan per pin (manual) T/A (tergantung torsi) 6 – 9 kN (konsisten)

Wawasan utama: Itu 83% reduction in changeover time is not the only gain. Zero‑point systems eliminate probing routines after every setup, further saving 30–45 seconds per workpiece. For a shop running 20 different part numbers per week, this adds 2.5 hours of productive machining.

Mengapa produksi campuran tinggi bervolume rendah mendapat keuntungan dari sistem kunci bola manual

Manufaktur yang fleksibel menuntut cara kerja yang dapat beradaptasi tanpa mengorbankan kinerja. Sistem kunci bola manual menjembatani kesenjangan antara solusi titik nol hidraulik yang mahal dan metode tradisional yang lambat. Efektivitas biaya menjadi jelas ketika menganalisis tiga pendorong inti: pemulihan waktu penyiapan, pengurangan sisa akibat kesalahan pemosisian ulang, dan perpanjangan waktu kerja spindel.

Contoh dunia nyata: subkontraktor dirgantara

Sebuah produsen komponen dirgantara skala menengah memproses 1.250 nomor komponen berbeda setiap tahunnya di tiga pabrik vertikal. Sebelum mengadopsi komponen workholding modular dengan pin pelepas cepat, rata-rata penggantian perlengkapan memerlukan waktu 21 menit. Setelah memasang subpelat pengunci bola manual dan mengubah 35 pelat perlengkapan, rata-rata turun menjadi 1,8 menit. Waktu pemesinan pulih tahunan: 312 jam. Dengan $135/jam, itu sama dengan kapasitas pendapatan tambahan sebesar $42.120 – tanpa menambahkan satu mesin pun. Total investasi pada peralatan titik nol (enam receiver dengan 42 pin pengunci) adalah $8.700, dengan periode pengembalian modal selama 2,7 bulan.

$42k
nilai mesin yang dipulihkan tahunan (312 jam @ $135/jam)
2.7
periode pengembalian bulan untuk investasi kunci bola manual

Selain itu, presisi nol mengurangi penolakan pemeriksaan barang pertama sebesar 38% karena perlengkapan selalu dipindahkan dalam jarak 3µm. Peningkatan tersebut saja menghemat biaya sisa dan pengerjaan ulang sebesar $7.200 per tahun.

Mengapa manual, bukan hidrolik atau pneumatik?

Sistem titik nol hidraulik menawarkan aktuasi otomatis yang lebih cepat namun memerlukan pompa, katup, dan sambungan putar – dengan biaya masuk yang tinggi (seringkali $15k‑$25k per mesin). Sistem kunci bola manual tidak memerlukan daya eksternal, kebal terhadap kontaminasi cairan pendingin, dan biayanya 60‑70% lebih murah. Untuk produksi campuran tinggi bervolume rendah dengan kurang dari 15 pergantian per shift, perbedaan kecepatan (3 detik vs. 20 detik) dapat diabaikan, sedangkan keandalan dan kesederhanaan menjadi keunggulan yang menentukan.

Komponen penahan kerja modular: membangun ekosistem sublempeng yang tahan masa depan

Adopsi yang berhasil sistem kunci bola manual bergantung pada strategi modular yang disiplin. Subpelat bertindak sebagai antarmuka umum. Daripada mendedikasikan satu perlengkapan per mesin, Anda membuat perpustakaan pelat perlengkapan – masing-masing dirancang untuk kelompok komponen tertentu – yang semuanya dipasang ke mesin apa pun yang dilengkapi dengan penerima titik nol.

  • Kisi pemosisian subpelat: Sebagian besar pengguna memilih pola lubang 96mm atau 120mm dengan ulir M12 atau M16. Penerima dipasang rata dan disegel terhadap chip.
  • Pin pelepas cepat: Pasang ini langsung ke pelat perlengkapan. Aksi bubungan manual menyediakan pull-down aksial dan pemusatan radial.
  • Integrasi pas/catok: Banyak perangkat penggantian cepat manual dirancang untuk memperbaiki catok yang sudah ada. Pelat adaptor sederhana mengubah catok gaya Kurt standar menjadi modul yang kompatibel dengan titik nol.

Kiat profesional: Gunakan setidaknya empat titik penguncian per pelat perlengkapan untuk menjamin paralelisme dan kekakuan. Untuk penggilingan berat, lima atau enam pin mendistribusikan gaya penjepitan dan mengurangi getaran.

Pengaktif kunci untuk campuran tinggi bervolume rendah

Di bengkel kerja yang ukuran batchnya berkisar antara 1 hingga 50 buah, kemampuan untuk menyimpan pelat perlengkapan "siap dijalankan" dengan offset pahat yang telah ditentukan sebelumnya merupakan hal yang transformatif. Operator memuat pelat, mengunci sistem kunci bola manual, dan memulai siklus. Tidak ada penemuan tepi, tidak ada pengembalian nol, tidak ada sapuan indikator. Gabungan posisi subpelat dan kemampuan pengulangan titik nol membuat manufaktur lampu padam menjadi praktis bahkan untuk jangka pendek.

Bagaimana mengintegrasikan sistem kunci bola manual ke dalam mesin yang ada

Perkuatan sistem kerja titik nol manual biasanya mengikuti enam langkah praktis. Prosesnya memerlukan keterampilan pemesinan dasar tetapi tidak memerlukan perkakas khusus.

  1. Pilih ukuran subpelat: Cocokkan dengan luas meja mesin. Sisakan margin minimal 30mm di setiap sisi untuk aliran cairan pendingin.
  2. Kantong penerima mesin: Dengan menggunakan kepala bor, buat lubang penyeimbang untuk setiap penerima titik nol. Toleransi kedalaman: ±0,01mm.
  3. Pasang penerima: Kencangkan dengan sekrup kepala soket. Gunakan kunci momen hingga 25Nm. Verifikasi bahwa semua penerima berada dalam bidang koplanar dalam jarak 5µm.
  4. Siapkan pelat perlengkapan: Bor dan rim lubang pemasangan yang sejajar dengan kisi-kisi subpelat. Counterbore untuk pin pelepas cepat.
  5. Pasang pin pengunci: Masukkan setiap pin pengunci bola manual ke dalam pelat perlengkapan. Terapkan anti-seize pada benang.
  6. Perlengkapan utama yang memenuhi syarat: Pasang pelat referensi, tunjukkan permukaannya, dan atur sistem koordinat lokal. Semua pelat berikutnya akan berulang dalam toleransi yang diukur.

Sebagian besar toko menyelesaikan retrofit selama akhir pekan. Peralatan yang diperlukan hanyalah indikator dial, kunci torsi, dan kepala bor untuk kantong penerima. Banyak pemasok menyediakan kit instalasi termasuk reamer dan colokan pelurus.

Mempertahankan presisi nol: pembersihan, pelumasan, dan pemantauan keausan

Sistem kunci bola manual sangat kuat, namun memerlukan perawatan dasar untuk menjaga kemampuan pengulangan sub-mikron. Kontaminasi – serpihan, cairan pendingin kering, atau pasir – adalah musuh utama perkakas titik nol.

  • Setiap hari: Tiup kerucut penerima dengan udara bertekanan sebelum memasang pelat perlengkapan. Lap cepat dengan kain bebas serabut akan menghilangkan residu lengket.
  • Mingguan: Lumasi bola penyebar pin pengunci dengan oli mesin ringan (ISO VG 32). Ini menjaga kelancaran aktuasi dan mencegah rasa sakit.
  • Bulanan: Periksa kekuatan penjepitan menggunakan pengukur pull‑off. Sistem kunci bola manual yang sehat menghasilkan 6‑9kN. Jika gaya turun di bawah 5kN, periksa pin apakah ada keausan.

Data seumur hidup: Dalam pengujian terkontrol lebih dari 12.000 siklus penjepit/lepas penjepit, sistem kunci bola manual yang berkualitas mempertahankan 97% gaya penjepitan aslinya. Biaya pin pengganti sekitar 15% dari harga sistem awal, sehingga kepemilikan jangka panjang menjadi sangat hemat biaya.

Pertanyaan yang sering diajukan tentang sistem kunci bola manual dan workholding titik nol

Q1: Apa pengulangan khas sistem titik nol kunci bola manual?

J: Terkemuka sistem titik nol mencapai kemampuan pengulangan 2–5µm dalam kondisi bengkel (20–25°C). Beberapa nilai presisi menjamin ±2µm bila dirawat dengan benar. Ini cocok dengan banyak sistem hidrolik dengan biaya yang lebih murah.

Q2: Dapatkah saya melakukan retrofit sistem kunci bola manual ke mesin lama tanpa kisi T-slot?

J: Ya. Banyak toko memasang subplate langsung di meja mesin menggunakan lubang yang sudah ada. Anda juga dapat membuat pelat adaptor khusus yang dibaut ke slot perlengkapan asli meja. Penerima titik nol kemudian dipasang ke subpelat tersebut.

Q3: Berapa banyak pelat perlengkapan yang dapat didukung oleh satu subpelat secara efisien?

A: Tidak ada batasan keras. Toko biasanya mengoperasikan 15–30 pelat perlengkapan khusus per mesin. Komponen workholding modular memungkinkan pertukaran cepat; menyimpan piring di gerobak atau rak bergulir membuatnya tetap teratur. Penerima subpelat itu sendiri tahan terhadap ratusan ribu siklus.

Q4: Apakah sistem kunci bola manual cocok untuk operasi penggilingan berat atau torsi tinggi?

A: Ya, asalkan Anda menggunakan pin pengunci yang cukup. Setiap pin menawarkan gaya penjepitan 6–9kN. Untuk pemotongan milling tugas sedang (torsi spindel 20Nm), empat pin memberikan margin yang besar. Selalu distribusikan pin secara simetris. Untuk baja seadanya, direkomendasikan enam pin.

Q5: Apakah saya perlu melakukan probe ulang atau melakukan zeroing ulang setelah setiap pergantian perlengkapan?

J: Tidak – itulah keunggulan inti perkakas titik nol. Kopling kinematik mengembalikan pelat perlengkapan ke posisi yang sama setiap saat. Kebanyakan pengguna menetapkan satu offset kerja (G54) untuk subpelat dan tidak pernah menyesuaikannya. Pelat perlengkapan yang berbeda merujuk pada offset yang sama.

Q6: Berapa harga tipikal starter kit kunci bola manual lengkap (subpelat 4 penerima 8 pin)?

J: Untuk subplate 500mm × 400mm, kit kualitas berkisar antara $2.200 hingga $3.800 tergantung pada jumlah receiver dan merek (tidak disebutkan). Dibandingkan dengan titik nol hidraulik ($9k–$15k), solusi manual menawarkan ROI yang sangat menarik, terutama untuk lingkungan campuran tinggi bervolume rendah.

Kesimpulan: Menjadikan manufaktur fleksibel menguntungkan dengan sistem titik nol manual

Sistem kunci bola manual menghilangkan trade-off tradisional antara kecepatan dan akurasi. Untuk bengkel kerja, pembuatan prototipe sel, dan produsen campuran tinggi bervolume rendah, kombinasi dari presisi nol dan kenyamanan penggantian cepat mengurangi biaya pergantian lebih dari 80% sekaligus mempertahankan kemampuan pengulangan pada tingkat mikron. Investasi awal yang sederhana – biasanya pulih dalam waktu 3–6 bulan – memberikan keuntungan berkelanjutan melalui pemanfaatan spindel yang lebih tinggi, pengurangan sisa, dan penurunan kelelahan operator. Saat merancang strategi penahan kerja yang hemat biaya, sistem kunci bola manual dan perkakas titik nol bukan merupakan aksesori; mereka adalah fondasi manufaktur fleksibel yang gesit dan menguntungkan.
