Bisakah Pelat Dasar Titik Nol Dipasang Langsung pada Meja Mesin T-Slot yang Ada?

Pendahuluan

Dalam peningkatan peralatan manufaktur modern, supervisor pabrik dan insinyur proses sering kali menanyakan tentang solusi perkuatan praktis: apakah pelat dasar titik nol dan sistem perlengkapan perubahan cepat dapat dipasang pada meja mesin slot T standar .
Banyak bengkel produksi yang bermaksud meningkatkan efisiensi penjepitan tanpa membeli peralatan mesin baru, sehingga menghasilkan pergantian benda kerja yang berbiaya rendah dan cepat. Kesimpulan yang jelas adalah bahwa retrofit seperti itu memang benar adanya secara teknis layak . Namun, fiksasi sederhana yang hanya menggunakan baut tidak dapat menjamin stabilitas jangka panjang. Seluruh peningkatan memerlukan operasi presisi standar dan menghindari kesalahan konstruksi yang umum.

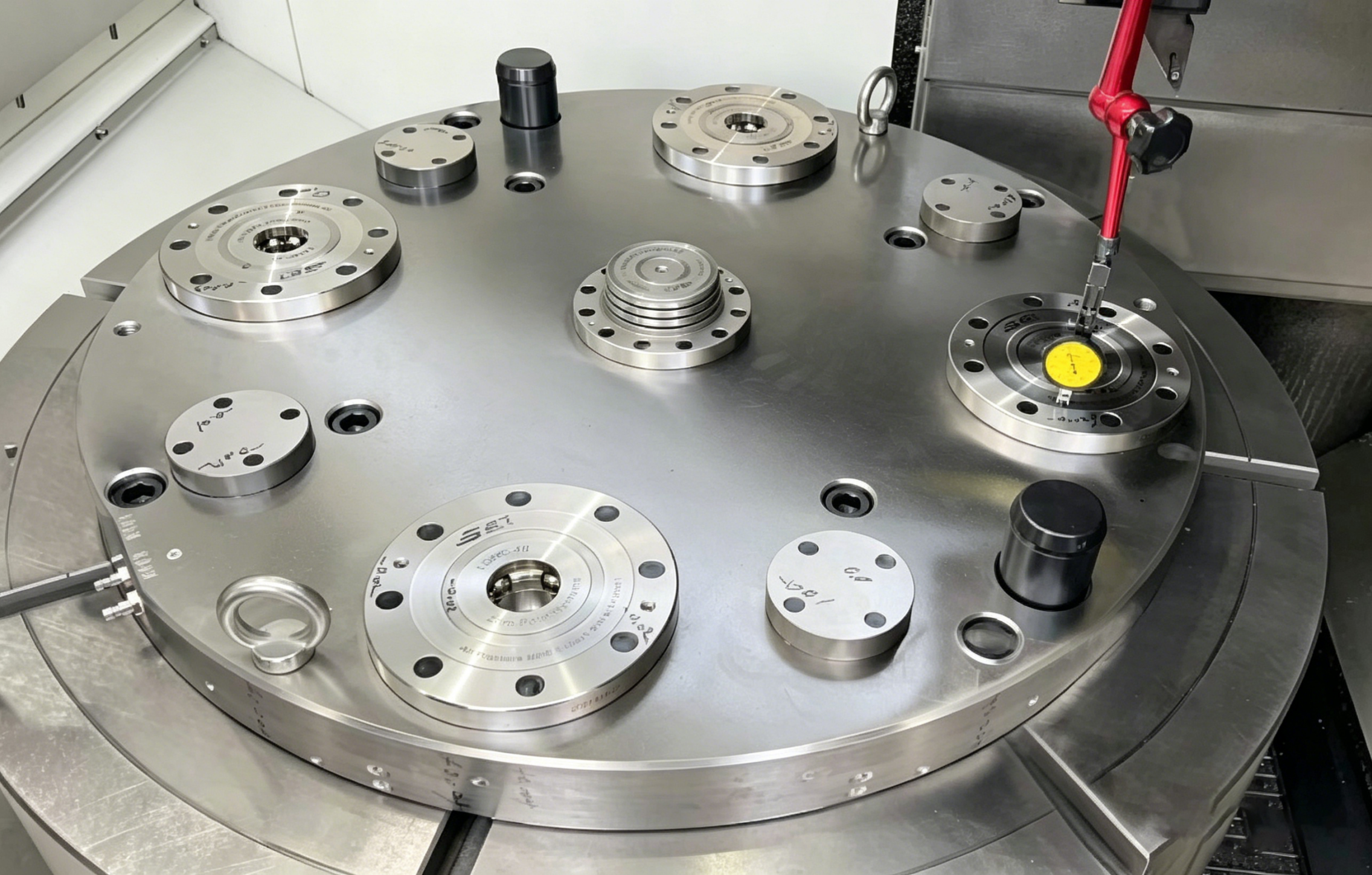

Zero point base plate for T-slot table

1. Kelayakan & Adaptasi Presisi Retrofit Titik Nol Tabel T-Slot

Meja kerja T-slot pabrik asli adalah struktur penahan beban universal, yang dapat dilengkapi dengan pelat dasar pemosisian titik nol. Untuk menjaga stabilitas pemrosesan jangka panjang, pelat dasar dan meja kerja harus membentuk struktur kaku yang terintegrasi.
Jika dipasang hanya dengan baut T, peralatan dapat bekerja normal dalam jangka pendek. Namun di bawah gaya pemotongan dan getaran yang terus menerus dalam produksi massal, pelat dasar rentan terhadap perpindahan mikro, yang mengakibatkan pelemahan akurasi posisi berulang secara bertahap.
Proses peningkatan pelat dasar titik nol yang terstandarisasi dan andal mencakup tiga langkah inti:

1.1 Pra-Fiksasi & Dukungan Stabil

Gunakan slot T peralatan mesin asli dan baut T yang cocok untuk menyelesaikan pemosisian awal dan penguncian pelat dasar titik nol. Pelat dasar berkualitas tinggi mengadopsi Baja paduan P20H , menampilkan ketahanan korosi dan stabilitas struktural yang sangat baik, beradaptasi dengan lingkungan pemrosesan basah jangka panjang dengan perendaman cairan pemotongan.

1.2 Penempatan Pin Lancip (Prosedur Inti)

Baut T hanya memberikan gaya penjepitan vertikal dan tidak dapat menahan gaya tumbukan lateral dan torsi pemotongan yang dihasilkan selama pemesinan. Setelah kalibrasi posisi pelat dasar secara tepat, dua pin lancip φ16 dipasang untuk pemosisian ganda. Struktur ini mengunci dengan kuat posisi relatif antara pelat dasar dan meja kerja, sehingga secara efektif menghilangkan risiko perpindahan dalam pengoperasian jangka panjang.

1.3 Kalibrasi & Penerimaan Presisi Penuh

Setelah pemasangan dan fiksasi, lakukan deteksi dan koreksi presisi yang komprehensif. Pemeriksaan tersebut meliputi kerataan pelat dasar dan keselarasan antara acuan pelat dasar dan spindel mesin. Menurut spesifikasi penerimaan standar industri, runout pesawat setelah penguncian palet dikontrol di dalam 0,02mm , memenuhi persyaratan presisi sebagian besar skenario pemrosesan mekanis.

2. Solusi Konfigurasi Standar untuk Peningkatan Titik Nol Tabel T-Slot

Berdasarkan banyak pengalaman retrofit di lokasi, konfigurasi sistem perubahan cepat titik nol yang matang untuk meja kerja slot-T dirangkum sebagai berikut, cocok untuk sebagian besar mesin bubut vertikal dan pusat permesinan:
  • Tata Letak Pemosisian Titik Nol : Dilengkapi dengan 4–7 set unit pemosisian sesuai dengan ukuran pelat dasar, mengadopsi tata letak yang stabil 1 unit pusat 3–6 unit periferal untuk menyeimbangkan distribusi stres.
  • Pemilihan Unit yang Sesuai dengan Beban : Pilih unit pemosisian dengan gaya penjepitan yang sesuai berdasarkan berat benda kerja dan beban pemotongan. Skenario pemrosesan material keras dan beban tinggi disesuaikan dengan unit titik nol tugas berat untuk meningkatkan kekakuan secara keseluruhan.
  • Pin Pra-Panduan : Dilengkapi dengan struktur pemandu kasar untuk membantu pendaratan dan pemosisian palet dengan cepat, mengurangi kesulitan pengoperasian manual dan meningkatkan efisiensi pergantian.
  • Sirkuit Pneumatik Terpadu : Pelat dasar dibuat dengan port udara yang dapat dimasukkan dengan cepat untuk mendukung pembukaan kunci unit titik nol, deteksi tempat duduk, dan umpan balik status.
  • Komponen Perlindungan Lengkap : Dikonfigurasi dengan pelat penutup pelindung bawah untuk memblokir serpihan besi, cairan pemotongan, dan kontaminan agar tidak menyerang permukaan kontak pemosisian, sehingga memperpanjang masa pakai sistem pemosisian.

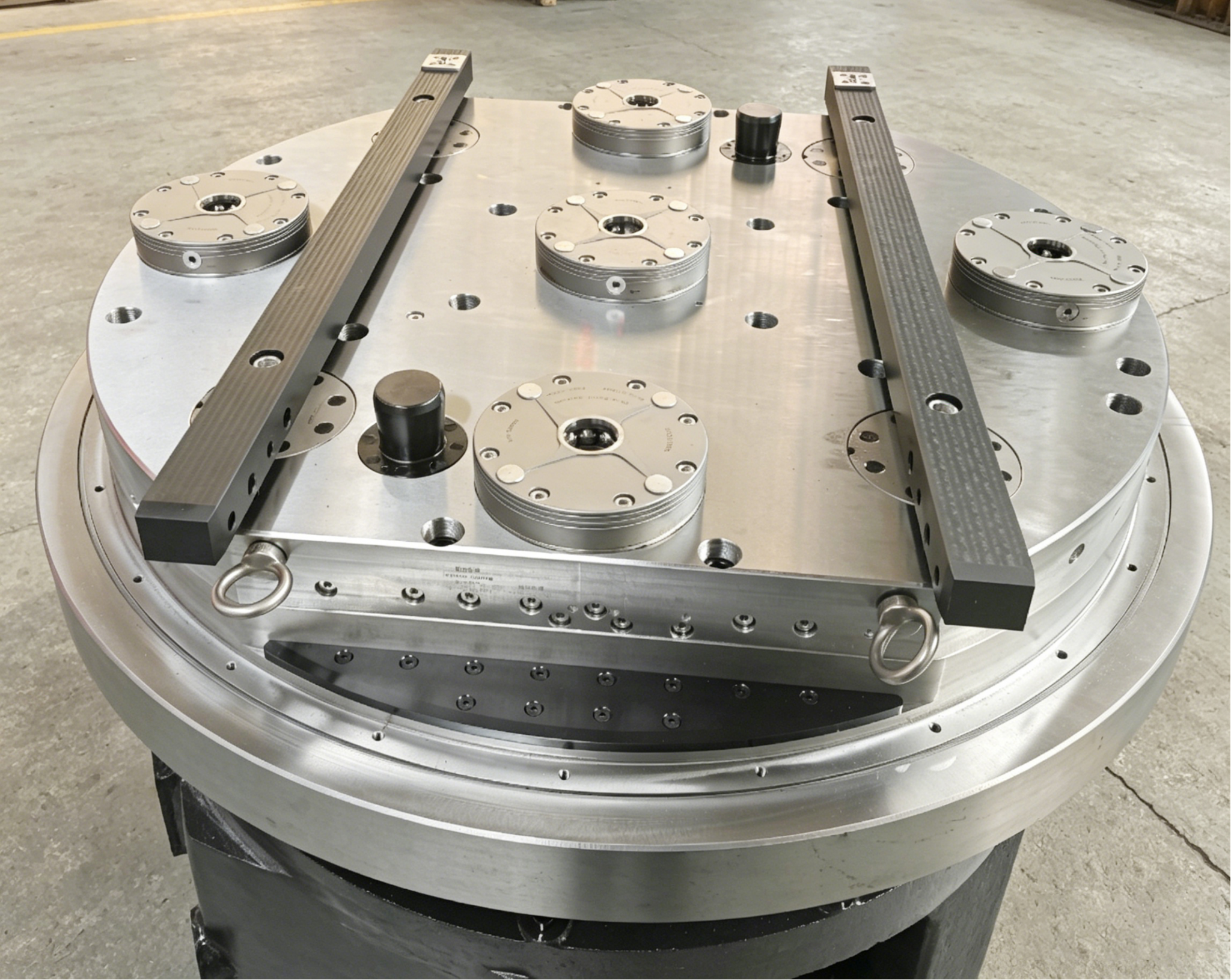

Zero point base plate for T-slot table

3. Tiga Kendala Kritis yang Harus Dihindari dalam Retrofit Titik Nol

Sebagian besar masalah pengoperasian yang tidak stabil pada sistem titik nol yang dimodifikasi berasal dari konstruksi yang tidak standar dan konfigurasi yang tidak masuk akal. Tiga risiko tersembunyi yang paling umum dipilah untuk referensi:

3.1 Pemilihan Material Pelat Dasar yang Tidak Tepat

Perendaman dalam jangka waktu lama dalam cairan pemotongan akan menyebabkan oksidasi dan korosi pada pelat baja biasa, yang mengakibatkan permukaan berlubang dan penyimpangan kerataan. Untuk kondisi kerja pemrosesan basah yang berkelanjutan, P20H atau pelat dasar paduan bermutu lebih tinggi direkomendasikan untuk memastikan akurasi permukaan yang stabil dan kinerja anti-korosi.

3.2 Fiksasi Hanya Baut Tanpa Pin Pemosisian

Penguncian baut tunggal tidak dapat mengimbangi gaya pemotongan lateral dan torsi. Dalam produksi batch jangka panjang, perpindahan halus pada pelat dasar akan terakumulasi, menyebabkan berkurangnya keakuratan posisi berulang dan terkadang penyimpangan dimensi benda kerja. Pencocokan posisi pin lancip adalah solusi yang paling hemat biaya dan dapat diandalkan.

3.3 Tata Letak Sirkuit Pneumatik yang Tidak Direncanakan

Sistem titik nol pneumatik mengandalkan pasokan udara yang stabil untuk menyelesaikan pembukaan kunci dan deteksi sinyal. Pada tahap perkuatan awal, diperlukan tata letak pneumatik yang wajar. Untuk peralatan berputar seperti mesin bubut vertikal, pendukung distributor putar sangat penting untuk memastikan pasokan udara yang berkelanjutan dan stabil serta ruang cadangan untuk peningkatan cerdas berikutnya.

4. Data Kasus Perkuatan & Peningkatan Efisiensi di Lokasi

Sebuah perusahaan manufaktur di Ningbo menyelesaikan peningkatan sistem titik nol untuk mesin bubut vertikalnya dengan meja kerja T-slot asli. Proyek ini mengadopsi pelat dasar titik nol dengan spesifikasi φ1000, dipadukan dengan palet standar dan pin penegang untuk membangun sistem perlengkapan penggantian cepat yang lengkap.
Setelah pengoperasian dan pengujian yang stabil, proyek ini mencapai efek pengoptimalan yang menonjol:
  • Waktu Pergantian Perlengkapan : Dikurangi dari penjepitan manual tradisional yang berdurasi 15-20 menit menjadi dalam waktu 30 detik untuk perubahan cepat titik nol.
  • Akurasi Posisi : Akurasi pemosisian berulang dari sistem disk induk dikontrol secara stabil di dalamnya 0,01mm .
  • Kapasitas Pemrosesan Tugas Berat : Mendukung pemotongan benda kerja dengan kekerasan tinggi HRC58-64, dengan kedalaman pemotongan tunggal hingga 2 mm, menjaga kekakuan pemrosesan yang stabil.
  • Ekspansi Cerdas : Dilengkapi dengan fungsi pembersihan hembusan udara otomatis dan deteksi tempat duduk, kompatibel dengan jalur produksi bongkar muat otomatis untuk peningkatan cerdas selanjutnya.

5. Kesimpulan

Meja kerja mesin T-slot standar yang ada mendukung pemasangan pelat dasar titik nol dan retrofit sistem perubahan cepat. Ini adalah skema peningkatan peralatan yang sangat praktis untuk mengaktifkan kapasitas peralatan mesin lama dan meningkatkan efisiensi produksi dengan investasi rendah.
Untuk memastikan operasi stabil jangka panjang dari sistem yang dimodifikasi, tiga standar utama harus diterapkan: mengadopsi pelat dasar paduan anti-korosi yang sesuai untuk lingkungan pemrosesan industri, memasang pin lancip untuk menghindari perpindahan pelat dasar, dan menyelesaikan perencanaan sirkuit pneumatik terlebih dahulu untuk ekspansi cerdas.
Peningkatan peralatan tidak memerlukan penggantian peralatan mesin baru secara sering. Transformasi perubahan cepat titik nol yang terstandarisasi dapat secara efektif mempersingkat waktu pergantian perlengkapan, mengurangi kesalahan penyesuaian manual, dan meningkatkan tingkat pemanfaatan peralatan mesin untuk bengkel pemrosesan.
Jika Anda memiliki rencana peningkatan peralatan untuk peralatan mesin lama, Anda dapat memberikan jenis mesin, ukuran benda kerja, dan parameter beban pemrosesan untuk mendapatkan solusi perkuatan pelat dasar titik nol yang disesuaikan dan saran konfigurasi profesional.
