"Perubahan cepat dalam 5 menit! Mengungkap efisiensi utama sistem penentuan posisi nol suede."

Prinsip Sistem:
Sistem penentuan posisi titik nol milik mekanisme kunci, yang dibuka selama ventilasi dan dikunci dari udara. Ketika tekanan hidrolik atau tekanan udara diterapkan pada sistem penentuan posisi nol, tekanan akan menekan pegas di bawah melalui piston, dan bola baja akan menyebar ke kedua sisi. Penjepit tergantung pada pegas kuat internal, dan tidak diperlukan sumber udara selama operasi normal. Sistem perubahan cepat terdiri dari berbagai jenis modul posisi, penggunaannya tidak sama, perubahan tubuh, kuku juga berubah, dibagi menjadi posisi, pin penentuan posisi, pin orientasi, pin pengunci, termasuk posisi klasik "satu sisi dua pin".

Fitur lain dari sistem titik nol adalah fungsi ganda: penentuan posisi dan penjepit dilakukan secara bersamaan, dengan akurasi kurang dari 5 μs. Pin pemosisian kerucut pendek membuat permukaan kontak sepenuhnya tertutup dan memiliki fungsi penguncian diri. Penjepit penentuan posisi memungkinkan penyimpangan radial dan penyimpangan sudut tertentu, yang memiliki keunggulan tertentu untuk pemuatan dan pembongkaran otomatis atau manual.

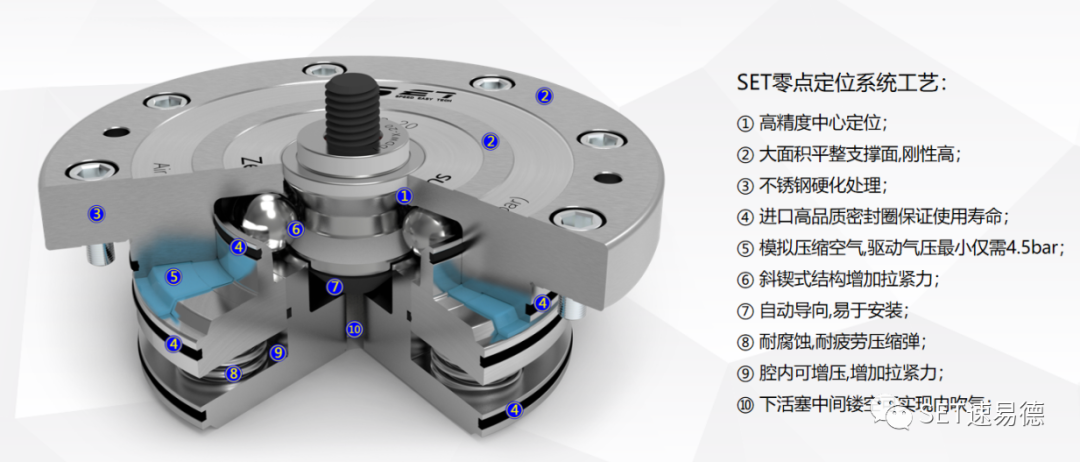

Karakteristik sistem penentuan posisi nol

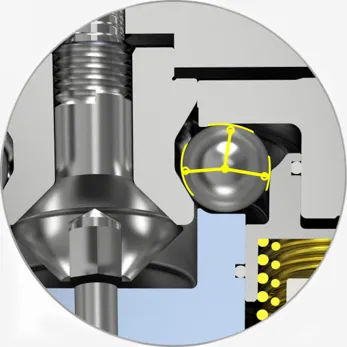

Mekanisme penjepit yang mengunci diri
Metode penjepit bola tiga sisi tidak perlu menghubungkan sumber udara saat digunakan, dan struktur irisan pegas mekanik dijepit, dan sumber udara hanya diperlukan ketika pembukaan kunci dibuka.

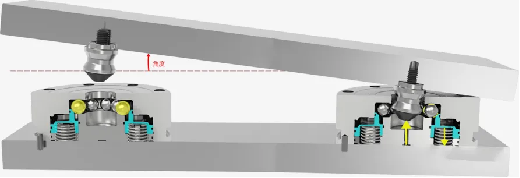

Sudut pemuatan miring yang lebih tinggi
Ketika fixture diganti, karena tidak dapat benar-benar horizontal, persyaratan kemiringan baki relatif tinggi, locator ini dapat menyelesaikan masalah ini, locator ini dibandingkan dengan merek lain di pasaran sudut kemiringan 1,2 derajat, sudut paku yang tidak ada di level yang tidak ada yang dimungkinkan, tidak ada kebutuhan, neering. Mengurangi kesulitan operasi dan risiko kerusakan pada posisi nol. Selain itu, setiap baki tertanam dengan lengan pemandu penentuan posisi yang tebal, yang seharusnya memiliki ketahanan dampak tertentu, memungkinkan jarak eksentrik kuku menjadi ± 5mm, meningkatkan efisiensi penjepit. Waktu pengangkat palet dari luar mesin ke baki meja dikurangi menjadi 5 menit tercepat (termasuk membongkar dan mengikat dan berjalan).

Cocok untuk inspeksi dan pembersihan otomatis

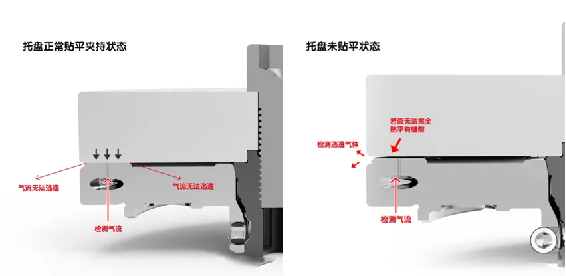

Untuk memastikan stabilitas baki dan memenuhi persyaratan penentuan posisi, posisi nol harus menambahkan perangkat deteksi penjepit, tujuan perangkat ini adalah untuk memastikan bahwa penentuan posisi nol dapat sepenuhnya menghubungi permukaan penentuan posisi baki, dan tidak akan ada potongan besi atau puing -puing lainnya di tengah. Prinsip kerjanya ditunjukkan pada Gambar (1). Udara deteksi akan melepaskan tekanan udara (0,2mpa) di luar lubang. Atur nilai peringkat sensor aliran. Ketika baki tidak datar dengan positioner, seperti yang ditunjukkan pada Gambar 2, gas pelarian yang terdeteksi akan melarikan diri ke luar di sepanjang celah, dan sensor aliran akan menentukan perbedaan aliran, sehingga dapat mewujudkan deteksi penjepit. Lubang deteksi juga akan menyemprot tekanan pembersihan 0,6mpa ke luar untuk memastikan pembersihan stoma. Beberapa locator dapat dideteksi secara bersamaan, sehingga mengurangi biaya; 2. Setelah ada nilai aliran kebocoran di beberapa posisi, itu akan tidak konsisten dengan nilai aliran yang telah ditentukan, sehingga lebih aman; 3. Metode deteksi lebih langsung, baki tidak dimuat, dan klip kosong Positioner dapat dideteksi.

Kasus aplikasi
Sistem modular memiliki modul standar profesional untuk penjepitan langsung dari benda kerja serta bagian mikro dan kecil, memungkinkan untuk pemasangan, penentuan posisi dan penjepitan perangkat penjepit individu, baki benda kerja atau benda kerja yang dilengkapi dengan pin penentuan posisi dalam mesin dalam waktu singkat untuk merujuk akurasi, dengan operasi klem aktual yang dilakukan di luar mesin selama proses pemrosesan.

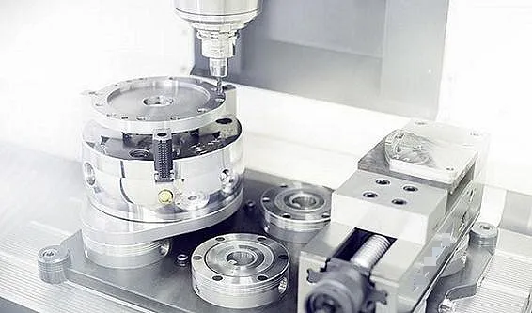

Baki Ubah Cepat Mengatur Perangkat Penjepit yang Berbeda

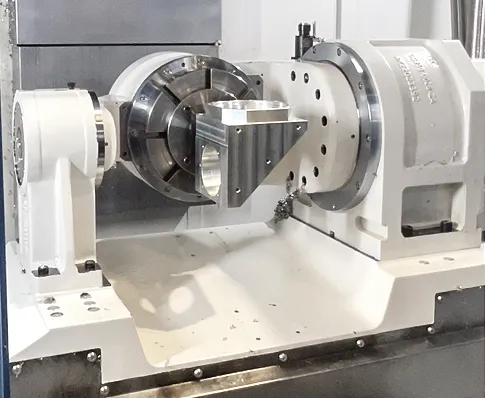

Jembatan berputar yang dilengkapi dengan sistem penentuan posisi set nol dapat menggantikan baki gripper atau benda kerja individual sesuai kebutuhan.

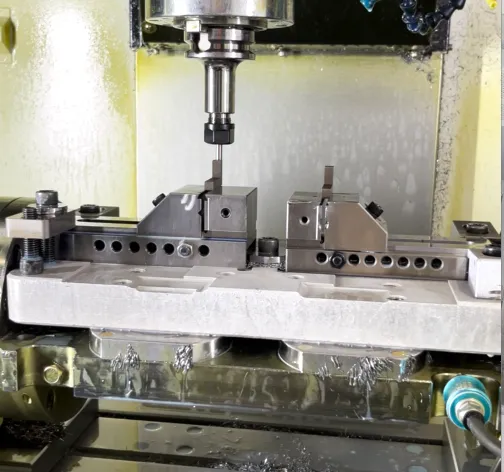

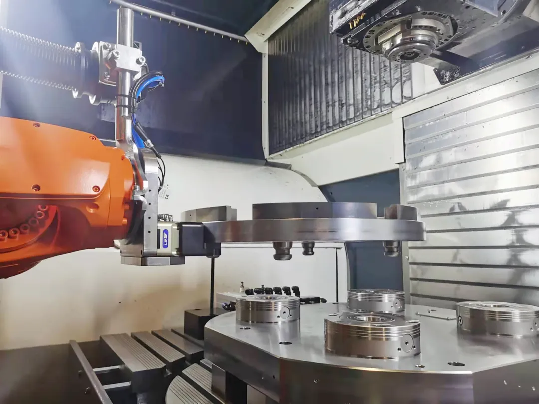

Sistem penentuan posisi titik nol digunakan untuk mencapai stabilitas pemesinan dalam pemberian mesin otomatis.

Dalam aplikasi perakitan, baki penentuan penentuan posisi yang ditetapkan digunakan sebagai sistem pembawa, dan pin penentuan posisi meruncing mencegah baki dari jamming selama penggantian.

Dalam lingkungan pemrosesan khusus, benda kerja dapat dijepit secara langsung dengan mengatur lubang proses, atau terhubung dengan benda kerja melalui baki, dan lima sisi dapat diproses pada satu waktu, menghilangkan proses tradisional yang kompleks.

Kami memiliki portofolio komprehensif produk perlengkapan dan teknologi R&D profesional, dengan pengalaman akumulasi bertahun -tahun, penanaman industri yang mendalam selama beberapa dekade, dapat menyediakan untuk memenuhi berbagai kebutuhan solusi teknologi penjepit otomatisasi, membantu produsen peralatan industri otomatisasi mengurangi biaya dan meningkatkan efisiensi, meningkatkan daya saing inti perusahaan. Yang kritis adalah bahwa solusi sistem penentuan posisi nol kami dapat memenuhi berbagai skenario aplikasi praktis, Suyi de mengandalkan teknologi produksi R&D berkualitas tinggi dan keunggulan persyaratan teknis, telah memberikan banyak perusahaan terkenal di dunia dengan solusi teknis.
