Skema Aplikasi dan Produksi Sistem Posisi Nol

Sistem penentuan posisi titik nol digunakan untuk semua jenis pusat pemesinan, dan juga dapat digunakan dalam industri otomotif, industri penerbangan, industri mesin konstruksi, industri transportasi, dll., Dan dalam industri motor dan industri militer juga banyak digunakan. Produksi sistem penentuan posisi nol-titik dapat mengambil jalur pemrosesan yang fleksibel atau produksi program fixture pelat yang menyertainya, produksi sistem penentuan posisi nol-titik selesai, dan kualitasnya dijamin, dan rincian berikut untuk diperkenalkan semua orang.

Pertama, penerapan sistem penentuan posisi nol

1, mobil: mesin, cetakan mobil, gearbox, alat mesin hub: pemrosesan pemotongan logam, pendukung peralatan, produksi peralatan.

2. Penerbangan: Mesin pesawat, suku cadang pesawat.

3, mesin konstruksi: excavator, buldoser, roller, crane, bor batu, dll.

4. Transportasi: Kereta berkecepatan tinggi.

5. Industri Tenaga Angin: Pembangkit Tenaga Angin.

6, pompa, katup: pompa, pembuatan katup.

7, Motor: Produksi Motor.

8. Kapal: Pembuatan Kapal.

9. Sepeda Motor: Produksi Sepeda Motor.

10, Militer: Produksi Militer, Pabrikan Peralatan.

11, Jalur Produksi Otomatis: Jalur Pengelasan Tubuh.

Kedua, skema produksi sistem penentuan posisi nol

1, jalur pemrosesan yang fleksibel

Teknologi manufaktur yang fleksibel mengacu pada peralatan manufaktur berdasarkan alat mesin kontrol numerik komputer yang sangat fleksibel untuk mencapai multi-variasi dan produksi massal. Teknologi manufaktur yang fleksibel telah diusulkan selama lebih dari 40 tahun, konotasinya lebih kaya dan lebih kaya, ruang lingkup aplikasi telah dikembangkan dari multi-varietas asli, bidang produksi batch kecil hingga varietas terbatas dapat menjadi bidang yang diproduksi secara massal. Konsep teknologi manufaktur yang fleksibel bukan lagi teknologi manufaktur yang sederhana, tetapi dalam arti yang lebih luas adalah komponen teknis dari mode sistem manufaktur canggih.

Saat ini, di industri manufaktur mobil, produksi blok silinder, kepala silinder, dan bagian kotak lainnya dengan output lebih dari 300.000 umumnya digunakan dalam garis pemrosesan fleksibel (FML) atau jalur otomatis mesin pemrosesan. Garis pemesinan yang fleksibel umumnya terdiri dari pusat pemesinan konvensional (fungsinya dapat ditingkatkan sesuai kebutuhan), yang secara langsung digunakan untuk memuat dan membongkar alat mesin dengan manipulator konveyor berkecepatan tinggi. Dengan pengembangan peralatan, alat, dan berbagai teknologi tambahan, penerapan lini pemesinan yang fleksibel dalam produksi massal cenderung matang, tetapi hanya cocok untuk jalur produksi fleksibel dalam jumlah besar dan beberapa varietas produksi. Untuk meningkatkan fleksibilitas jalur produksi dan beradaptasi dengan pemrosesan bagian dengan dimensi yang berbeda, skema fixture pelat yang menyertainya telah muncul.

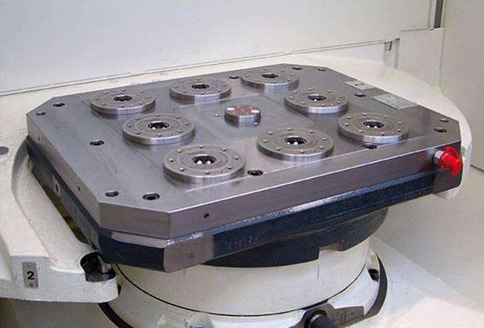

2. Skema Pallet - Fixture yang Menemani

Perlengkapan pelat trailing adalah kelas perlengkapan yang digunakan dalam sistem manufaktur otomatis dan fleksibel. Ini tidak hanya melengkapi penentuan posisi dan penjepit benda kerja tetapi juga bertindak sebagai pembawa untuk mentransfer benda kerja di antara alat -alat mesin. Setelah ditransfer ke alat mesin dari proses berikutnya, ia harus dapat memposisikan secara akurat dan dengan andal menjepit alat mesin. Ada banyak perlengkapan yang menyertainya pada jalur produksi, masing -masing perlengkapan yang menyertainya melewati seluruh proses lini produksi dengan benda kerja, dan kemudian benda kerja yang diproses dilepas, benda kerja baru yang akan diproses dipasang, dan siklus digunakan. Karena alat kerja secara langsung dimuat oleh perlengkapan penjepit dari alat mesin di atas dan ke bawah garis pemrosesan yang fleksibel, ketika perlengkapan penjepit yang dipasang pada alat mesin tidak dapat memenuhi persyaratan penjepit dari perubahan benda kerja, perlu untuk mengganti palet secara manual (dengan fixture) dari bagian yang berbeda, yaitu, fixure yang berbeda juga ada di berbagai bagian.

Bentuk penjepit pelat yang menyertainya adalah milik kategori perlengkapan khusus. Bagian -bagian dipasang pada palet yang menyertainya, dan penjepit pengangkutan dan penentuan posisi bagian diselesaikan melalui palet. Pallet yang menyertainya adalah fixture dan media pengangkutan, dan ukurannya umumnya lebih besar dari bagian itu sendiri; Untuk memastikan kekakuan yang baik saat memotong, baja umumnya digunakan sebagai bahan perlengkapan, dan kualitasnya lebih berat dari bagian itu sendiri.
