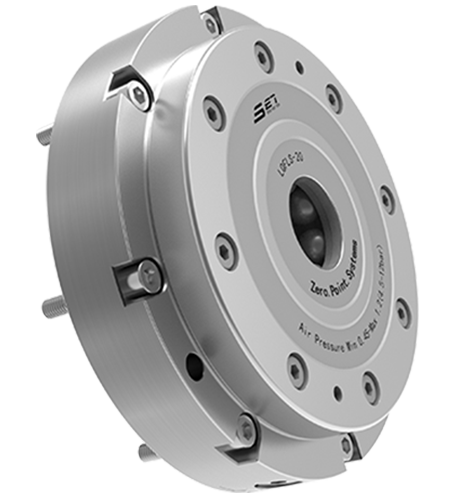

Ini dibuka oleh tekanan gas dan dikunci secara mekanis oleh pegas.
Saat membuka kunci port intake, locator tidak terkunci dan baki dapat dilepas; Saat membuka kunci port bantuan tekanan, locator mengunci diri, dan tidak perlu secara konstan menghubungkan sumber tekanan selama penggunaan.
Akurasi penentuan posisi berulang ≤0.005mm, gaya penjepit posisi tunggal 17kN, gaya tegang 55kN. Ini adalah bagian perakitan, dan mudah dipasang.
Kisaran suhu penggunaan adalah -20 ℃ ~ 80 ℃. Cocok untuk bidang pemotongan logam atau non-logam.
Tekanan gas terbuka, kunci mekanik pegas;
Akurasi penentuan posisi berulang ≤ 0,005mm;
Pelat dasar yang digunakan selama pemasangan lebih tipis dan lebih ringan.
Bahan: baja tahan karat yang dikeraskan;
Itu adalah bagian perakitan, dan mudah dipasang;
| Nomor pesanan | Metode membuka kunci | Gaya penjepit (kN) | Gaya Tension (KN) | Tiup udara | Berat (kg) |
|---|---|---|---|---|---|
| LQFLD-10 | Tekanan gas | 10 | 25 | √ | 4.3 |
| LQFLD-20 | Tekanan gas | 17 | 55 | √ | 8.8 |
| LQFLS-10 | Tekanan gas | 10 | 25 | √ | 4.3 |
| LQFLS-20 | Tekanan gas | 17 | 55 | √ | 8.8 |

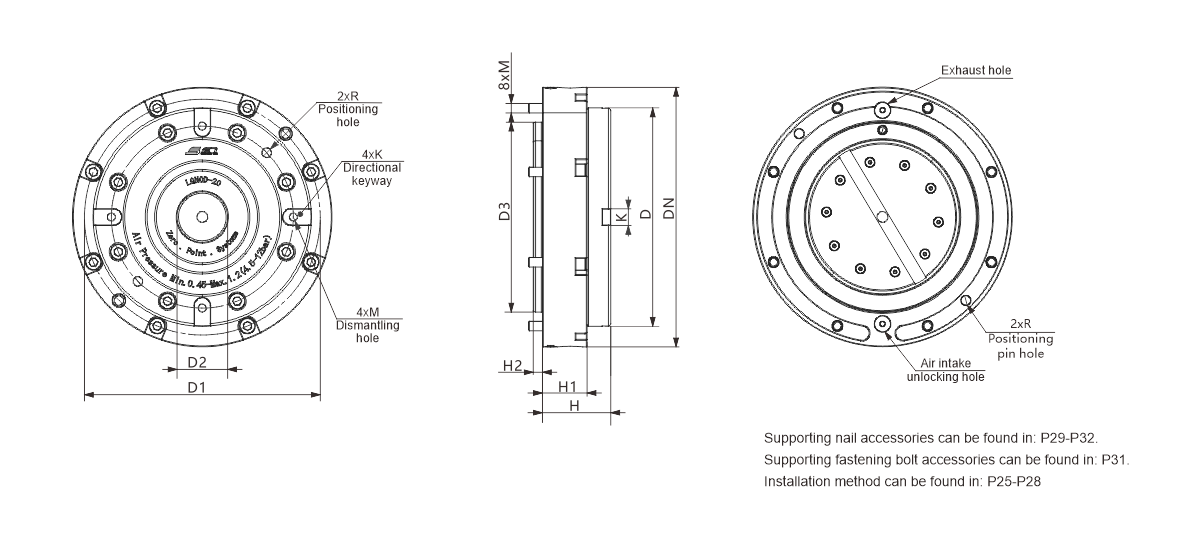

| Nomor pesanan | Ødn | Ød | Ød1 | Ød2 | Ød3 (H7) | H | H1 | H2 | M | ATAU | K |
|---|---|---|---|---|---|---|---|---|---|---|---|
| LQFLD-10 | 140 | 112 | 127 | 22 | 100 | 35.5 | 25 | 5.8 | M6 | 8 | 8.14 |
| LQFLD-20 | 164 | 138 | 149 | 32 | 120 | 43.2 | 28.2 | 5.8 | M6 | 6 | 10.14 |
| LQFLS-10 | 140 | 112 | 127 | 22 | 100 | 35.5 | 25 | 5.8 | M6 | 8 | / |
| LQFLS-20 | 164 | 138 | 149 | 32 | 120 | 43.2 | 28.2 | 5.8 | M6 | 6 | / |

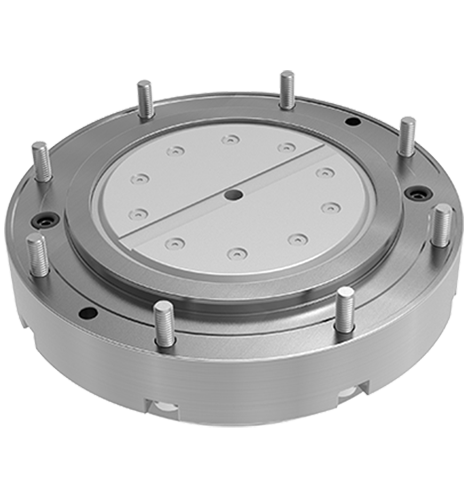

Jenis Instalasi Jenis Flange
